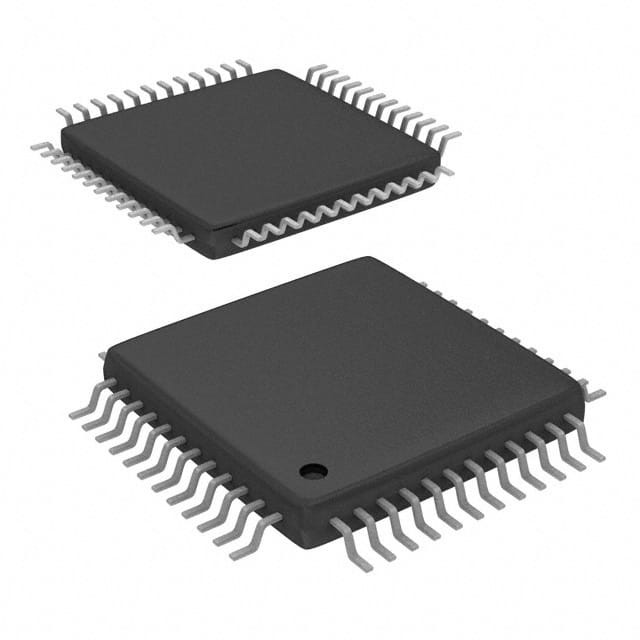

C8051F380-GQR IC MCU 8BIT 64KB FLASH 48TQFP Laboratoires de silicium

Vue d' ensemble du système

Les dispositifs C8051F380/1/2/3/4/5/6/7/C sont des MCU système-sur-puce à signal mixte entièrement intégrés. Les caractéristiques très éclairées sont énumérées ci-dessous.

■ Un noyau de microcontrôleur 8051-compatible à haute vitesse (jusqu'à 48 MIPS)

■ Interface de débogage intégrée au système, à pleine vitesse et non intrusive (sur puce)
■ Contrôleur de fonction Universal Serial Bus (USB) avec huit tuyaux de terminaison flexibles, intégré
émetteur-récepteur et 1 kB de RAM FIFO
■ Régulateur de tension d'alimentation
■ Véritable ADC différentiel de 10 bits à 500 ksps / à borne unique avec multiplexeur analogique
■ Capteur de référence de tension et de température intégré à la puce
■ Comparateurs de tension sur puce (2)
■ L'oscillateur interne calibré de précision à 48 MHz
■ Oscillateur interne à basse fréquence pour des économies d'énergie supplémentaires
■ jusqu'à 64 Kb de mémoire flash sur puce
■ Jusqu'à 4352 octets de mémoire vive sur la puce (256 + 4 kB)
■ Interface de mémoire externe (EMIF) disponible sur les versions à 48 broches.
■ 2 I2C/SMBus, 2 UART et interfaces série SPI améliorées mises en œuvre dans le matériel
■ Quatre minuteurs à 16 bits à usage général
■ Matrice PCA (Counter/Timer Array) programmable avec cinq modules de capture/comparaison et un chien de garde
Fonction de la minuterie
■ Réinitialisation de l'alimentation sur puce, moniteur VDD et détecteur d'horloge manquante
■ jusqu'à 40 ports d'entrée/sortie (tolérance 5 V)
