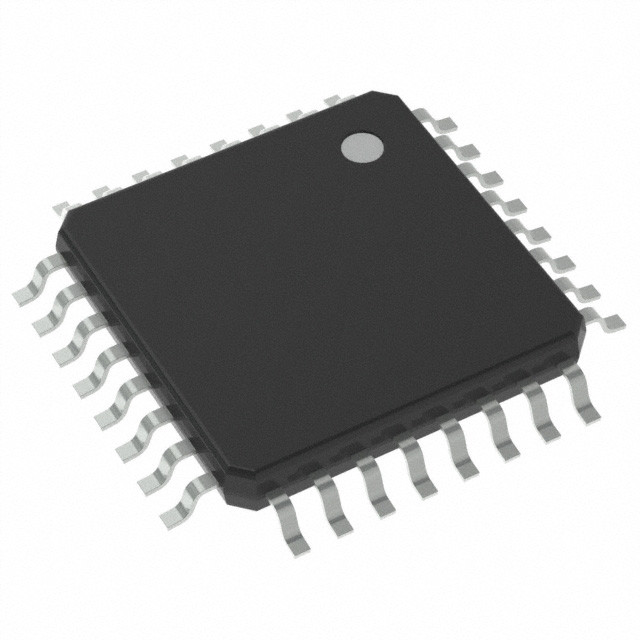

ATTINY48-AUR IC MCU 8BIT 4KB FLASH 32TQFP Technologie à puce

Résumé

L'ATtiny48/88 est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR.l'ATtiny48/88 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
123 Instructions puissantes Exécution de la plupart des cycles d'horloge unique
32 x 8 Registres de travail à usage général
Opération entièrement statique
• Segments de mémoire non volatils à haute résistance
4K/8K octets de mémoire flash auto-programmable dans le système
¢ 64/64 octets EEPROM
¢ 256/512 octets SRAM interne
¢ Cycles d'écriture/effacement: 10 000 flash/100 000 EEPROM
Réservation des données: 20 ans à 85°C / 100 ans à 25°C
¢ Blocage de programmation pour la sécurité des logiciels
• Caractéristiques périphériques
Un minuteur/compteur 8 bits avec prescaler séparé et mode de comparaison
Un chronomètre/compteur 16 bits avec prescaler, comparer et capturer les modes
- ADC à 10 bits à 6 ou 8 canaux
L'interface série SPI maître/esclave
Interface série à deux fils orientée par octet (compatible Philips I2C)
¢ Timer de surveillance programmable avec oscillateur séparé sur la puce
Comparateur analogique sur puce
Interrompre et réveiller au changement de broche
• Caractéristiques spéciales du microcontrôleur
- débogage du système de débogage sur puce de WIRE
¢ Programmeable dans le système via le port SPI
¢ Réinitialisation de l'alimentation et détection du déclenchement programmable
L'oscillateur à calibrage interne
Les sources d'interruption externes et internes
Trois modes de sommeil: au ralenti, réduction du bruit par ADC et coupure d'alimentation
Sensor de température sur la puce
• I/O et paquets
- 24 lignes d'entrée/sortie programmables:
• PDIP à 28 broches
• QFN/MLF à 28 plaquettes
28 lignes d'entrée/sortie programmables:
• TQFP à 32 conduits
• QFN/MLF à 32 plaquettes
• UFBGA à 32 balles
• Voltage de fonctionnement:
¥ 1,8 ¥ 5,5 V
• Plage de température:
-40°C à +85°C
• Grade de vitesse:
Les fréquences de fréquence de l'appareil sont fixées à 0,4 MHz @ 1,8 V
Les fréquences de fréquence de l'appareil doivent être supérieures à 0,8 MHz.
Les fréquences de fréquence de l'appareil doivent être supérieures à:
• Faible consommation électrique
¢ Mode actif: 1 MHz, 1,8 V: 240 μA
Mode d'arrêt du courant: 0,1 μA à 1,8 V
