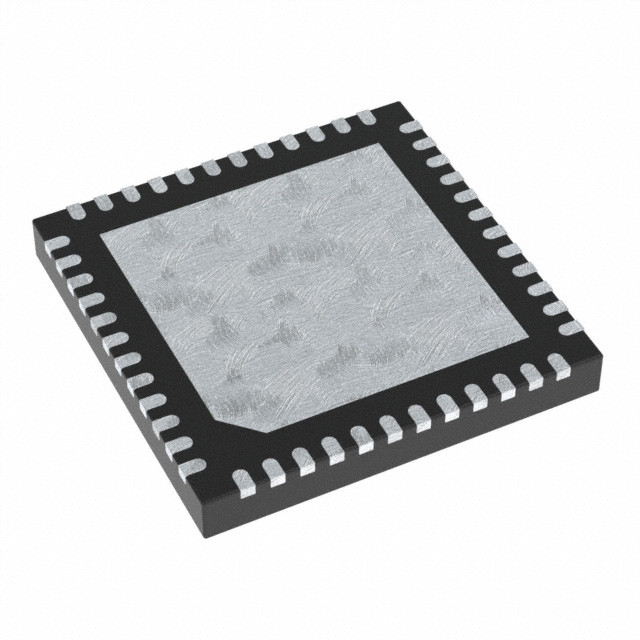

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN Technologie de micro-puce

Définition

Le SAM D21/DA1 est une série de microcontrôleurs basse consommation utilisant le processeur Arm® Cortex®-M0+ de 32 bits, et allant de 32 broches à 64 broches avec jusqu'à 256 KB de Flash et 32 KB de SRAM.Le SAM D21/DA1 fonctionne à une fréquence maximale de 48 MHz et atteint 2Ils sont conçus pour une migration simple et intuitive avec des modules périphériques identiques, un code hexagonal compatible, une carte d'adresse linéaire identique,des chemins de migration compatibles entre tous les appareils de la série de produitsTous les appareils comprennent des périphériques intelligents et flexibles, un système d'événements pour la signalisation interpériphérique et une prise en charge des boutons tactiles capacitifs, du curseur et des interfaces utilisateur de roue.

Caractéristiques

• Processeur
¢ Arm®
Cortex®
- M0+ CPU fonctionnant jusqu'à 48 MHz
• Multiplicateur matériel à cycle unique
• Le micro-puffer de trace (MTB)
• Les souvenirs
️ 4/2/1/0.5 KB Section flash en lecture-écriture (RWWEE) (non disponible sur les appareils de 256 KB)
¢ 256/128/64/32/16 Ko Flash auto-programmée intégrée au système
¢ 32/16/8/4 KB mémoire SRAM
• Système

¢ Options d'horloge interne et externe avec boucle numérique verrouillée par fréquence de 48 MHz (DFLL48M) et boucle numérique fractionnée verrouillée par phase de 48 MHz à 96 MHz (FDPLL96M)
 Contrôleur d'interruption externe (EIC)
16 interruptions extérieures

Interface de programmation, de test et de débogage de fil série (SWD) à deux broches
• Faible puissance
Les modes de veille et de veille
Les périphériques de somnambulisation
• périphériques
Contrôleur d'accès direct à la mémoire (DMAC) à 12 canaux
Système d'événements à 12 canaux
¢ Jusqu'à cinq chronomètres/compteurs (TC) de 16 bits, configurables comme:
• Un TC 16 bits avec deux canaux de comparaison/capture
• Un TC 8 bits avec deux canaux de comparaison/capture
• Un TC 32 bits avec deux canaux de comparaison/capture, en utilisant deux TC
- jusqu'à quatre chronomètres/compteurs de 24 bits pour le contrôle (TCC), avec des fonctions étendues:
• Jusqu'à quatre canaux de comparaison avec sortie complémentaire optionnelle
• Génération d'un modèle de modulation de la largeur d'impulsion synchronisée (PWM) à travers les broches de port
• Protection contre les défauts déterministes, décomposition rapide et temps mort configurable entre sorties complémentaires
• Dithering qui augmente la résolution jusqu'à 5 bits et réduit l'erreur de quantification
Les canaux PWM utilisant des périphériques TC et TCC:
• Jusqu'à huit canaux PWM sur chaque TCC 24 bits
• Jusqu'à deux canaux PWM sur chaque TCC 16 bits
• Jusqu'à deux canaux PWM sur chaque TC 16 bits
¢ Compteur en temps réel (RTC) 32 bits avec fonction horloge/calendrier

Générateur CRC-32
Une interface USB 2.0 à pleine vitesse (12 Mbps)
• Fonction d'hôte et d'appareil intégrés
• Huit critères d'évaluation
- jusqu'à six interfaces de communication en série (SERCOM), chacune pouvant être configurée pour fonctionner comme:
• USART avec configuration full-duplex et semi-duplex à fil unique
• I2C à 3,4 MHz
• SPI
• client LIN
Une interface inter-IC sonore (I2S) à deux canaux
Un convertisseur analogique-numérique (ADC) de 12 bits et 350 kbps avec jusqu'à 20 canaux
• Input différentiel et à extrémité unique
• étape de gain programmable de 1/2x à 16x
• Compensation automatique des erreurs de décalage et de gain
• Suréchantillonnage et décimation dans le matériel pour prendre en charge la résolution de 13, 14, 15 ou 16 bits
¢ convertisseur numérique-analogique (DAC) de 10 bits à 350 kps
- jusqu'à quatre comparateurs analogiques (CA) avec fonction de comparaison par fenêtre
¢ Contrôleur tactile périphérique (PTC)
• Sensation capacitive au toucher et de proximité jusqu'à 256 canaux
• Départ et départ
¢ jusqu'à 52 broches d'entrée/sortie programmables
• Qualification
¢ SAM D21 AEC-Q100 de catégorie 1 (de -40°C à 125°C)
¢ SAM DA1 AEC-Q100 Grade 2 (de 40C à 105C)
• Compatible avec le SAM D20
• Les colis
️ TQFP, QFN, UFBGA à 64 broches
️ TQFP à 48 broches, QFN
¢ WLCSP à 45 broches
¢ WLCSP à 35 broches
️ TQFP à 32 broches, QFN
• Voltage de fonctionnement
Pour les appareils électroniques:
¢ SAM DA1: 2,7 V - 3,63 V
