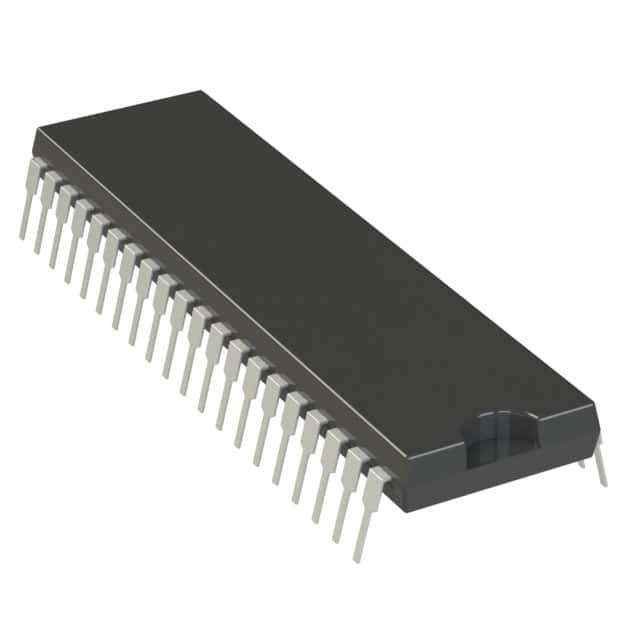

ATMEGA8515-16PU IC MCU 8BIT 8KB FLASH 40DIP Technologie à puce

Résumé

L'ATmega8515 est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR.l'ATmega8515 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• L'architecture RISC
130 Instructions puissantes Exécution de la plupart des cycles d'horloge
32 x 8 Registres de travail à usage général
Opération entièrement statique
¢ jusqu'à 16 MIPS à 16 MHz
¢ Multiplicateur à 2 cycles sur puce
• Mémoires de programmes et de données non volatiles
8K bytes de flash auto-programable intégré au système
Endurance: 10 000 cycles d'écriture/effacement
¢ Section de code de démarrage facultative avec bits de verrouillage indépendants
Programmer le système par le programme de démarrage sur la puce
Véritable opération de lecture-écriture
¥ 512 octets EEPROM
Endurance: 100 000 cycles d'écriture/effacement
512 octets SRAM interne
Un espace de mémoire externe jusqu'à 64K bytes
¢ Blocage de programmation pour la sécurité des logiciels
• Caractéristiques périphériques
Un minuteur/compteur 8 bits avec prescaler séparé et mode de comparaison
Un chronomètre/compteur 16 bits avec prescaler séparé, mode de comparaison et capture
Le mode
Trois canaux PWM
L'utilisation de l'USRT en série programmable
L'interface série SPI maître/esclave
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
• Caractéristiques spéciales du microcontrôleur
– Power-on Reset and Programmable Brown-out Detection
L'oscillateur RC à calibrage interne
Les sources d'interruption externes et internes
Trois modes de sommeil: au ralenti, coupé et en veille
• I/O et paquets
35 lignes d'entrée/sortie programmables
¢ PDIP à 40 broches, TQFP à 44 broches, PLCC à 44 broches et QFN/MLF à 44 broches
• Voltages de fonctionnement
Pour les appareils à commande numérique, le réglage de la tension doit être effectué à l'aide d'un régulateur.
Pour les appareils de type ATmega8515: 4,5 à 5,5 V
• Classements de vitesse
️ 0 à 8 MHz pour ATmega8515L
️ 0 à 16 MHz pour l'ATmega8515
