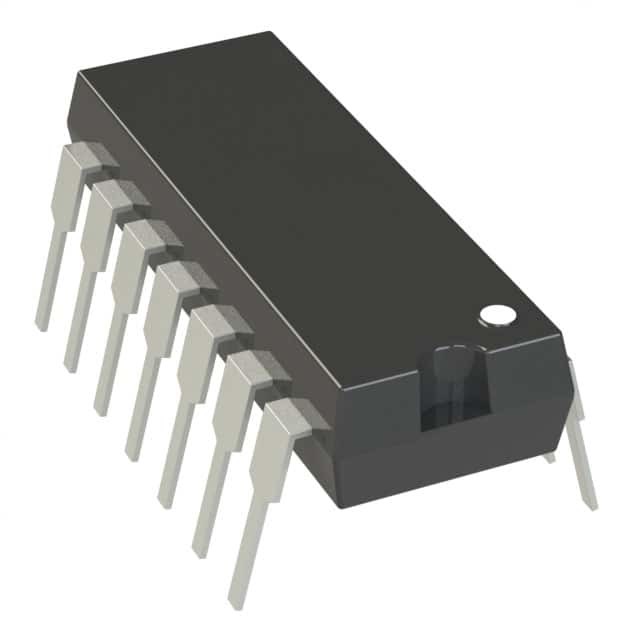

PIC16F684-I/P IC MCU 8BIT 3,5KB Flash 14DIP Technologie de micro-puce

CPU RISC à haute performance:

• Seulement 35 instructions à apprendre:
- Toutes les instructions à cycle unique sauf les branches
• Vitesse de fonctionnement:
- DC 20 MHz oscillateur/entrée d'horloge
- DC 200 ns cycle d'instruction
• capacité d'interruption
• Une pile de matériel profond de 8 niveaux
• Mode d'adressage direct, indirect et relatif

Caractéristiques spéciales du microcontrôleur:

• Oscillateur interne de précision:
- étalonnage d'usine à ± 1%, typique
- Plage de fréquences sélectionnable par logiciel de 8 MHz à 125 kHz
- Le logiciel est réglable
- Mode de démarrage à deux vitesses
- Détection d'échec de cristal pour les applications critiques
- Commutation en mode horloge pendant le fonctionnement pour économiser de l'énergie
• L'oscillateur interne 31 kHz sélectionnable par logiciel
• Mode de sommeil économe en énergie
• Large plage de tension de fonctionnement (2,0 V à 5,5 V)
• Plage de température industrielle et étendue
• Réinitialisation de l' alimentation (POR)
• Timer de mise en marche (PWRT) et Timer de démarrage de l'oscillateur (OST)
• Redémarrage brun (BOR) avec option de commande logicielle
• Timer de surveillance à faible courant (WDT) amélioré avec oscillateur intégré (software selectable nominal 268 secondes avec prescaler complet) avec logiciel activé
• Master Clear multiplexé avec broche de prise/d'entrée
• Protection par code programmable
• Cellule flash/EEPROM haute résistance:
- 100 000 écrire Flash endurance
- Une.000,000 endurance d'écriture EEPROM
- Rétention de flash/données EEPROM: > 40 ans

Caractéristiques de faible consommation:

• Courant de veille:
- 50 nA @ 2,0 V, typique
• Courant de fonctionnement:
- 11 μA @ 32 kHz, 2,0 V, typique
- 220 μA @ 4 MHz, 2,0 V, typique
• Courant du chronomètre du chien de garde:
- 1 μA @ 2,0 V, typique
