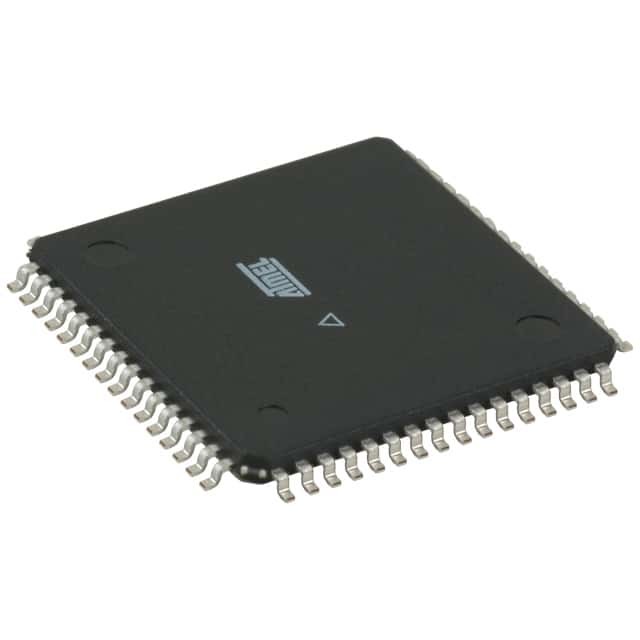

ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFP Technologie à puce électronique

Résumé

L'ATmega64A est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR.l'ATmega64A atteint des débits approchant 1 MIPS par MHz, permettant au concepteur de système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur Atmel® AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
130 Instructions puissantes Exécution de la plupart des cycles d'horloge
32 x 8 Registres de travail à usage général + Registres de contrôle périphérique
Opération entièrement statique
¢ jusqu'à 16 MIPS à 16 MHz
¢ Multiplicateur à 2 cycles sur puce
• Segments de mémoire non volatils à haute résistance
64 Kbytes de mémoire de programme flash reprogrammable dans le système
2 Kbytes EEPROM
4 Kbytes de mémoire SRAM interne
¢ Cycles d'écriture/effacement: 10 000 flash/100 000 EEPROM
Réservation des données: 20 ans à 85°C/100 ans à 25°C (1)
️ Section de code de démarrage facultative avec des bits de verrouillage indépendants
• Programmer le système par le programme de démarrage sur la puce
• Véritable fonction de lecture-écriture
¢ jusqu'à 64 Kbytes d'espace de mémoire externe en option
¢ Blocage de programmation pour la sécurité des logiciels
Interface SPI pour la programmation dans le système
• Interface JTAG (conforme à la norme IEEE 1149.1)
Capacités de balayage de bord selon la norme JTAG
– Extensive On-chip Debug Support
- La programmation Flash, EEPROM, les fusibles,
et verrouiller les bits à travers l'interface JTAG
• Caractéristiques périphériques
Deux compteurs/timers à 8 bits avec prescalers et modes de comparaison séparés

avec Prescaler séparé, Mode de comparaison et Mode de capture
Compteur en temps réel avec oscillateur séparé
Deux canaux PWM de 8 bits
6 canaux PWM avec une résolution programmable de 1 à 16 bits
- 8 canaux et 10 bits
• 8 canaux à une seule extrémité
• 7 canaux différents
• 2 canaux différentiels avec gain programmable (1x, 10x, 200x)
Interface série à deux fils orientée vers les octets

L'interface série SPI maître/esclave
¢ Timer de surveillance programmable avec oscillateur sur puce
Comparateur analogique sur puce
• Caractéristiques spéciales du microcontrôleur
– Power-on Reset and Programmable Brown-out Detection
L'oscillateur RC à calibrage interne
Les sources d'interruption externes et internes
6 modes de sommeil: au ralenti, réduction du bruit par ADC,
Économie d'énergie, coupure d'énergie, veille et prolongation
En attente
La fréquence d'horloge sélectionnable par logiciel
Le mode de compatibilité ATmega103 sélectionné par un fusible
Désactiver le tirage global
• I/O et paquets
53 lignes d'E/S programmables
¢ TQFP à 64 conduits et QFN/MLF à 64 plateaux
• Voltages de fonctionnement
Pour les appareils de type ATmega64A:
• Classements de vitesse
