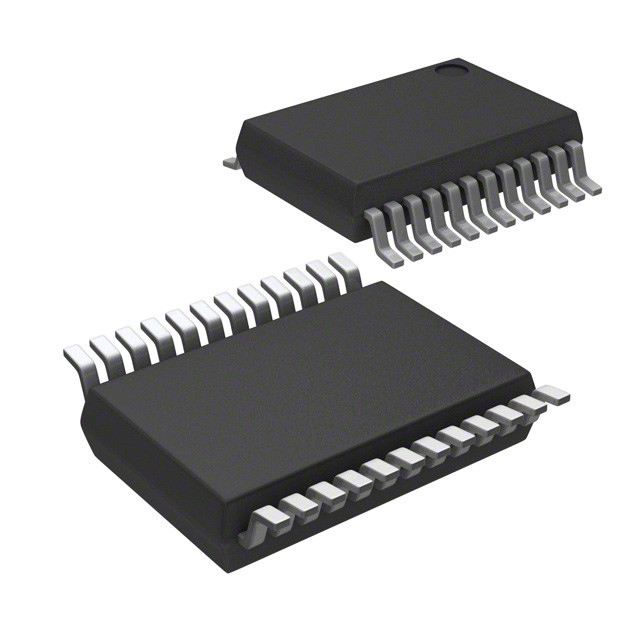

EFM8BB21F16G-C-QSOP24R IC MCU 8BIT 16KB FLASH 24QSOP Laboratoires de silicium

EFM8 Famille universelle d'abeilles

Fiche de données EFM8UB2

Liste des caractéristiques

Les caractéristiques mises en évidence par l'EFM8UB2 sont énumérées ci-dessous.
• Le cœur:
• Le noyau du CIP-51 est en cours d'exécution
• Entièrement compatible avec le jeu d'instructions standard 8051
• 70% des instructions sont exécutées en 1 à 2 cycles d'horloge
• fréquence de fonctionnement maximale de 48 MHz
• La mémoire:
• jusqu'à 64 Ko de mémoire flash, reprogrammable dans le système à partir du firmware.
• Jusqu'à 4352 octets de RAM (dont 256 octets de RAM standard 8051 et 4096 octets de XRAM sur puce)
• Puissance:
• Régulateur LDO interne pour la tension du cœur du processeur
• Le LDO interne de 5 à 3,3 V permet une connexion directe au réseau d'alimentation USB
• Détecteurs de redémarrage du circuit d'alimentation et de panne de courant
• E/S: jusqu'à 40 broches d'E/S multifonctions au total:
• Barre transversale périphérique flexible pour le routage périphérique
• 10 mA de source, 25 mA d'évier permettant une action directe des LED
• Sources de l'horloge:
• Oscillateur de précision interne de 48 MHz (décision de ±1,5% sans récupération d'horloge USB, précision de ±0,25% avec récupération d'horloge USB)
• Oscillateur interne basse fréquence de 80 kHz
• Options d'horloge à cristal externe, RC, C et CMOS
• Détecteurs/compteurs et PWM
• Array de compteur programmable (PCA) à 5 canaux prenant en charge les modes de PWM, de capture/comparaison et de sortie de fréquence avec fonction de chronométrage de chien de garde
• Timers à usage général de 6 x 16 bits
• Les communications et les périphériques numériques:
• Contrôleur de fonction Universal Serial Bus (USB) avec huit tuyaux d'extrémité flexibles, émetteur-récepteur intégré et 1 KB de RAM FIFO
• 2 fois la TIAU
• SPITM Maître / esclave
• 2 fois SMBusTM/I2CTM maître / esclave
• Interface de mémoire externe (EMIF)
• Analogue:
• Convertisseur analogique à numérique à 10 bits (ADC0)
• 2 x Comparateurs analogiques à faible courant
• Débogage non intrusif sur la puce
• Inspection complète de la mémoire et du registre
• Quatre points de rupture matériels, à une seule étape
• Le chargeur de démarrage USB préchargé
• Plage de température de -40 à 85 oC
• alimentation simple de 2,65 à 3,6 V
• les paquets QFP48, QFP32 et QFN32
