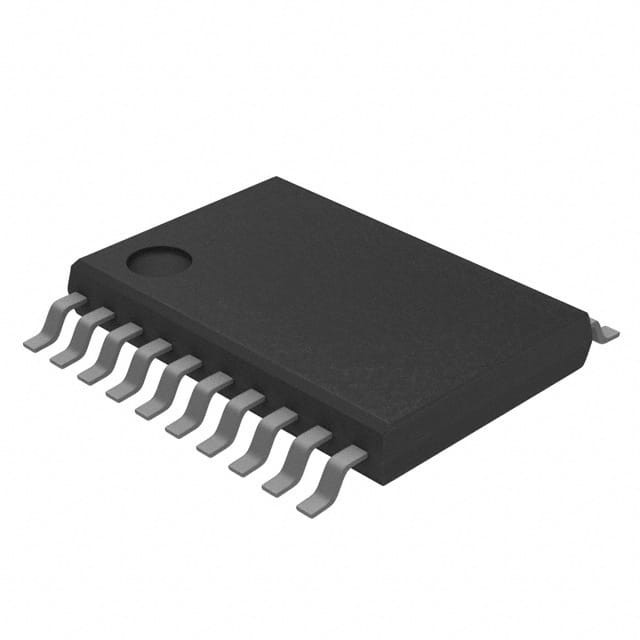

MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P États-Unis Inc.

Vue d' ensemble de l' appareil

Les MC9S08SH8 sont des membres de la famille HCS08 de microcontrôleurs (MCU) à 8 bits à faible coût et haute performance.Tous les MCU de la famille utilisent le noyau HCS08 amélioré et sont disponibles avec une variété de modules., les tailles de mémoire, les types de mémoire et les types de paquets.

MC9S08SH8 Caractéristiques

Unité de traitement central (CPU) HCS08 de 8 bits
• CPU HCS08 de 40 MHz (unité de traitement central)
• ensemble d'instructions HC08 avec instruction BGND ajoutée
• Prise en charge jusqu'à 32 sources d'interruption/réinitialisation

Mémoire sur puce

• Lire/programmer/effacer par flash à pleine tension et température de fonctionnement
• Mémoire à accès aléatoire (RAM)

Les modes d'économie d'énergie

• Deux modes d'arrêt à très faible consommation
• Mode d'attente à faible consommation
• Interruption en temps réel à très faible puissance pour une utilisation en course, en attente et en arrêt

Options de source d'horloge

• Oscillateur (XOSC) ¢ Oscillateur Pierce à commande en boucle; Résonateur cristallin ou céramique de 31,25 kHz à 38,4 kHz ou de 1 MHz à 16 MHz
• Source d'horloge interne (ICS): module de source d'horloge interne contenant une boucle à verrouillage de fréquence (FLL) contrôlée par référence interne ou externe; le réglage de précision de la référence interne permet de réduire la fréquence d'interférence de l'horloge interne à 0.Résolution de 2% et déviation de 2% par rapport à la température et à la tension; prend en charge les fréquences de bus de 2 MHz à 20 MHz.

Protection du système

• Réinitialisation de l'ordinateur de surveillance fonctionnant correctement (COP) avec option d'exécuter à partir d'une source d'horloge interne dédiée à 1 kHz ou d'une horloge de bus
• Détection de basse tension avec réinitialisation ou interruption; points de déclenchement sélectifs
• Détection illégale du code opérationnel avec réinitialisation
• Détection d'adresse illégale avec réinitialisation
• Protection contre les flashs

Soutien au développement

• Interface de débogage en arrière-plan à fil unique
• Possibilité de paramétrer un seul point de rupture lors du débogage en circuit (plus deux autres points de rupture dans le module de débogage sur puce)
• Module de débogage de l'émulation en circuit (ICE) sur puce contenant deux comparateurs et neuf modes de déclenchement.Le module de débogage prend en charge à la fois les points de rupture de la balise et de la force.
(Poursuite...)
