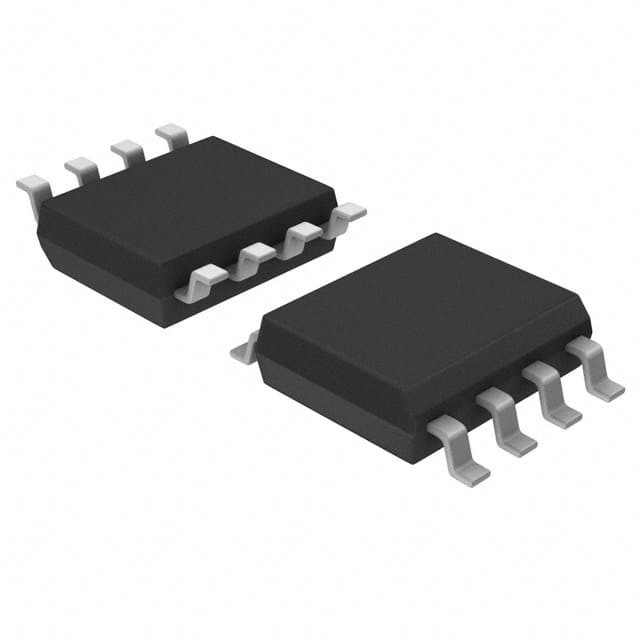

ATTINY13A-SFR IC MCU 8BIT 1KB FLASH 8SOIC Technologie à puce

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
120 instructions puissantes La plupart des cycles d'horloge
32 x 8 Registres de travail à usage général
Opération entièrement statique
¢ jusqu'à 20 MIPS à 20 MHz
• Segments de mémoire non volatils à haute résistance
1K bytes de mémoire de programme Flash auto-programmée dans le système
¢ 64 octets EEPROM
- 64 octets de mémoire interne SRAM
¢ Cycles d'écriture/effacement: 10 000 flash/100 000 EEPROM
Réservation des données: 20 ans à 85°C/100 ans à 25°C (voir page 6)
¢ Blocage de programmation pour l'auto-programmation Flash et EEPROM Sécurité des données
• Caractéristiques périphériques
Un minuteur/compteur 8 bits avec prescaler et deux canaux PWM
- 4 canaux, 10 bits avec référence de tension interne
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
• Caractéristiques spéciales du microcontrôleur
Le système de débogage sur puce de WIRE
¢ Programmeable dans le système via le port SPI
Les sources d'interruption externes et internes
Low Power Idle, réduction du bruit ADC et modes d'arrêt de l'alimentation
¢ Circuit de redémarrage amélioré de l'alimentation
- Circuits de détection programmables avec fonction de désactivation logicielle
L'oscillateur à calibrage interne
• I/O et paquets
- 8 broches PDIP/SOIC: six lignes d'entrée/sortie programmables


• Voltage de fonctionnement: ¥ 1,8 ¥ 5,5 V
• Grade de vitesse:
Les fréquences de fréquence de l'appareil sont fixées à 0,4 MHz @ 1,8 V
Les fréquences de fréquence de l'appareil sont fixées à 0,10 MHz @ 2,7 V
20 MHz @ 4,5 5.5V
• Plage de température industrielle
• Faible consommation électrique
Mode actif:
• 190 μA à 1,8 V et 1 MHz
Mode inactif:
• 24 μA à 1,8 V et 1 MHz
