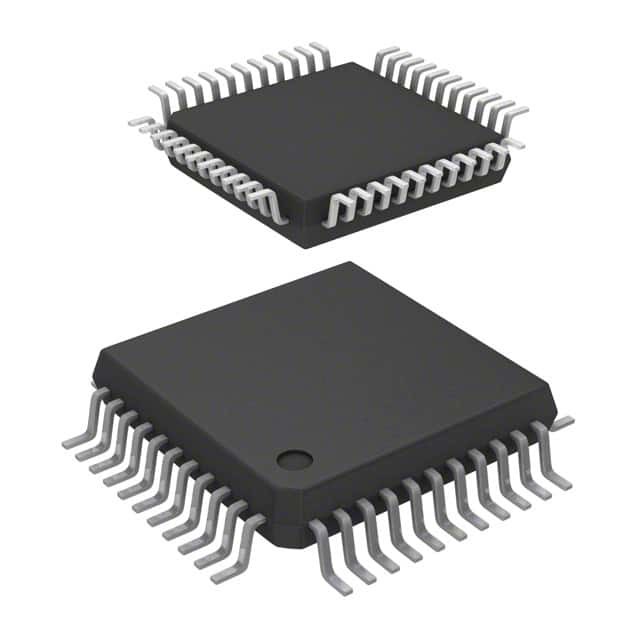

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMicroélectronique

Définition

Les appareils ST72F324L et ST72324BL sont des membres de la famille de microcontrôleurs ST7 conçus pour des applications de milieu de gamme fonctionnant à 3,3 V. Différentes options de package offrent jusqu'à 32 broches d'E/S.
Tous les appareils sont basés sur un noyau de 8 bits standard de l'industrie, avec un ensemble d'instructions amélioré et sont disponibles avec une mémoire de programme Flash ou ROM.L'architecture de la famille ST7 offre à la fois puissance et flexibilité aux développeurs de logicielsLes périphériques intégrés comprennent un convertisseur A/D, deux minuteurs à usage général, une interface SPI et une interface SCI.
Pour des raisons d'économie d'énergie, le microcontrôleur peut basculer dynamiquement en mode WAIT, SLOW, ACTIVE-HALT ou HALT lorsque l'application est en veille ou en veille.

Caractéristiques

■ Les souvenirs
- 8 à 32K double tension High Density Flash (HD Flash) ou ROM avec capacité de protection contre la lecture.
- 384 à 1K octets de RAM
Durée du flash: 100 cycles, conservation des données: 40 ans à 85°C
■ Réglage de l'horloge et de l'approvisionnement
¢ sources d'horloge: oscillateurs à résonance cristalline/céramique, oscillateur RC interne et dérivé pour horloge externe
L'expérience de l'analyse de la fréquence de l'émetteur
Quatre modes d'économie d'énergie: arrêt, arrêt actif, attente et ralentissement
■ Gestion des interruptions
- Contrôleur d'interruption imbriqué
10 vecteurs d'interruption plus TRAP et RESET
- 9/6 lignes d'interruption extérieures (sur 4 vecteurs)
■ Jusqu'à 32 ports d'entrée/sortie
32/24 lignes d'entrée/sortie bidirectionnelles multifonctionnelles
22/17 lignes de fonctions alternatives
¢ 12/10 sorties d'évier élevées
■ 4 chronomètres
- Contrôleur d'horloge principal avec: base en temps réel, fonctionnalités de bip et de clock-out
¢ Températeur de chien de garde configurable
¢ Timer A à 16 bits avec: 1 capture d'entrée, 1 comparaison de sortie, entrée d'horloge externe, modes PWM et générateur d'impulsions
¢ Timer B 16 bits avec: 2 captures d'entrée, 2 comparaisons de sortie, modes PWM et générateur d'impulsions
■ 2 Interfaces de communication
Interface série synchrone SPI
Interface sérielle asynchrone SCI
■ 1 périphérique analogique
- ADC à 10 bits avec jusqu'à 12 ports d'entrée
■ Ensemble d'instructions
La manipulation de données à 8 bits
63 Instructions de base
17 principaux modes d'adressage
8 x 8 instruction de multiplication non signée
■ Outils de développement
¢ Paquet complet de développement de matériel et de logiciel
Capacité d'essai en circuit
