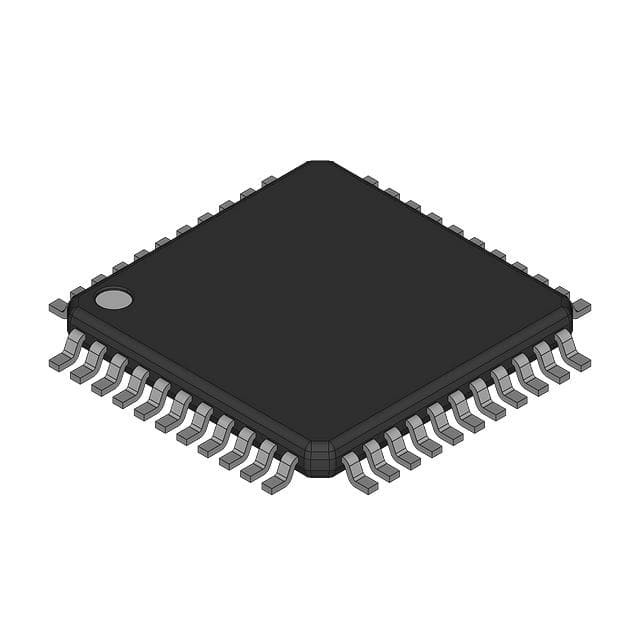

AT80C51RA2-RLTUM IC MCU 8BIT sans ROM 44VQFP Atmel

Définition

Atmel TS8xC51Rx2 est une ROM CMOS haute performance, OTP, EPROM et versions sans ROM du microcontrôleur CMOS à puce unique 80C51 de 8 bits.Le TS8xC51Rx2 conserve toutes les fonctionnalités du 80C51 avec une capacité ROM/EPROM étendue (16/32/64 Kbytes), 256 octets de RAM interne, un système d'interruption à 7 sources, à 4 niveaux, un oscillateur sur puce et trois minuteurs/compteurs.

Caractéristiques

• 80C52 Compatible
¢ 8051 compatibles avec les broches et les instructions
4 ports d'entrée/sortie de 8 bits
Trois compteurs de 16 bits
- 256 octets de RAM.
• Architecture à grande vitesse
️ 40 MHz @ 5V, 30MHz @ 3V
X2 Capacité d'amélioration de la vitesse (6 heures/cycle de la machine)
️ 30 MHz @ 5V, 20 MHz @ 3V (équivalent à
′′ 60 MHz @ 5V, 40 MHz @ 3V)
• Indicateur à données doubles
• ROM/EPROM sur puce (16K-byte, 32K-byte, 64K-byte)
• RAM étendue sur puce (XRAM) (256 ou 768 octets)
• Détecteur de temps et déclencheur de temps programmable 2
• Array de compteur programmable avec
¢ sortie à grande vitesse,
Comparer / Capturer
¢ Modulateur de largeur d'impulsion,
Capacités de chronométrage de chien de garde
• Horloge de surveillance matérielle (activée une seule fois avec réinitialisation)
• 2 ports d'entrée/sortie 8 bits supplémentaires disponibles sur RD2 avec des paquets de nombre élevé de broches
• Réinitialisation du port asynchrone
• Structure d'interruption avec
7 sources interrompues,
Système d'interruption prioritaire de 4 niveaux
• UART complète en double
Détection d'erreur de cadrage
¢ reconnaissance automatique de l'adresse
• faible EMI (inhibant l'ALE)
• Mode de régulation de la puissance
Mode au ralenti
Mode d'arrêt
– Power-off Flag
• Mode une fois (émulation sur puce)
• alimentation électrique: 4,5 à 5 V, 2,7 à 5,5 V
• Plage de température: commerciale (0 à 70 °C)^oC) et industriel (-40 à 85^oC) Les
• Paquets: PDIL40, PLCC44, VQFP44 1.4, PLCC68, VQFP64 1.4
