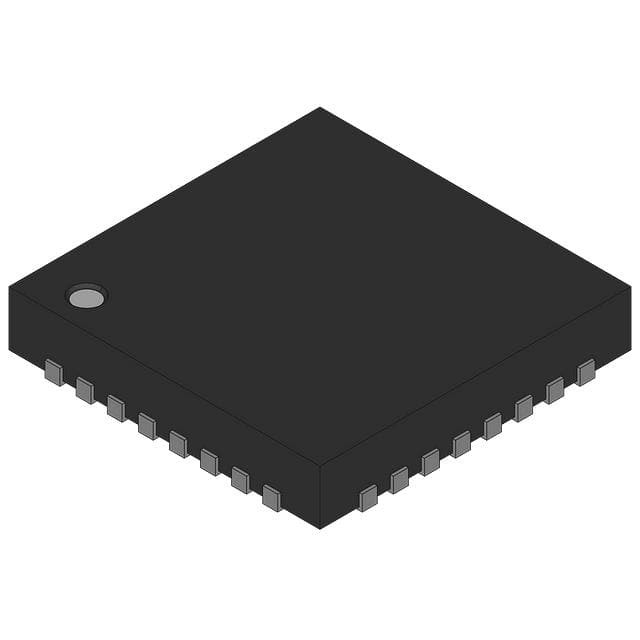

ATTINY261V-10MUR IC MCU 8BIT 2KB FLASH 32VQFN Atmel

Résumé

L'ATtiny261/461/861 est un microcontrôleur CMOS de 8 bits basé sur l'architecture AVR améliorée LButtonRISC.l'ATtiny261/461/861 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
123 Instructions puissantes Exécution de la plupart des cycles d'horloge unique
32 x 8 Registres de travail à usage général
Opération entièrement statique
• Mémoires de programmes et de données non volatiles
2/4/8K octet de mémoire de programme programmable dans le système Flash (ATtiny261/461/861) Endurance: 10 000 cycles d'écriture / effacement
¢ 128/256/512 octets EEPROM programmable dans le système (ATtiny261/461/861) Durée: 100 000 cycles d'écriture/effacement
¢ 128/256/512 octets SRAM interne (ATtiny261/461/861)
¢ Blocage de programmation pour l'auto-programmation du programme flash et de la sécurité des données EEPROM
• Caractéristiques périphériques
8/16-bit Timer / Compteur avec Prescaler et deux canaux PWM
8/10-bit High Speed Timer/Counter avec prescaler séparé
3 sorties PWM à haute fréquence avec sortie séparée Compare Registers Générateur de temps mort programmable
Interface série universelle avec détecteur de condition de démarrage
¢ ADC à 10 bits
11 Des canaux à extrémité unique
16 Paires de canaux ADC différentiels
15 paires de canaux ADC différentiels avec gain programmable (1x, 8x, 20x, 32x)
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
• Caractéristiques spéciales du microcontrôleur
Le système de débogage sur puce de WIRE
¢ Programmeable dans le système via le port SPI
Les sources d'interruption externes et internes
Low Power Idle, réduction du bruit ADC et modes d'arrêt de l'alimentation
¢ Circuit de redémarrage amélioré de l'alimentation
¢ Circuit de détection brun-out programmable
L'oscillateur à calibrage interne
• I/O et paquets
16 lignes d'entrée/sortie programmables

• Voltage de fonctionnement:
¥ 1,8 à 5,5 V pour ATtiny261V/461V/861V
- 2,7 à 5,5 V pour ATtiny261/461/861
• Grade de vitesse:
La fréquence d'écoulement de l'appareil est de 0,4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V.
La fréquence d'émission de l'appareil est de 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V.
• Plage de température industrielle
• Faible consommation électrique
Le mode actif: 1 MHz, 1,8 V: 380 μA
¢ Mode d'arrêt de l'alimentation: 0,1 μA à 1,8 V
