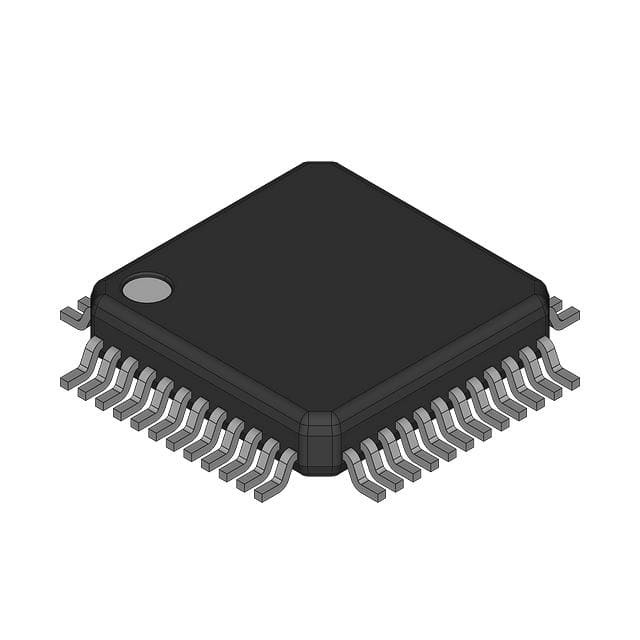

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP Micro luminaire

[Luminary Micro, Inc. Je suis désolée.]

Vue d'ensemble architecturale

La famille de microcontrôleurs Luminary Micro StellarisTM, les premiers contrôleurs basés sur ARM® CortexTM-M3, offre un calcul 32 bits de haute performance pour des applications de microcontrôleurs embarqués à faible coût.Ces pièces pionnières offrent aux clients des performances 32 bits à un coût équivalent à celui des appareils 8 et 16 bits, le tout dans un paquet avec une petite empreinte.

Caractéristiques du produit

Le microcontrôleur LM3S801 comporte les caractéristiques suivantes:
■ Performance RISC 32 bits
L'architecture ARM® CortexTM-M3 v7M de 32 bits optimisée pour les applications embarquées à faible empreinte

️ fonctionnement à 50 MHz
La division matérielle et la multiplication à cycle unique
¢ Contrôleur d'interruption vectoriel imbriqué intégré (NVIC) fournissant un traitement déterministe des interruptions
26 interruptions avec huit niveaux de priorité
L'unité de protection de la mémoire (MPU) fournit un mode privilégié pour la fonctionnalité du système d'exploitation protégé
L'accès non aligné aux données, permettant de les stocker efficacement en mémoire
La manipulation des bits atomiques (bit-banding) permet une utilisation maximale de la mémoire et un contrôle périphérique simplifié
■ Mémoire interne
¢ 64 KB flash à cycle unique
• Protection des blocs de flash gérés par l'utilisateur sur une base de blocs de 2 KB
• La programmation de données flash gérée par l'utilisateur
• Bloc de protection contre les flashs défini et géré par l'utilisateur
8 KB de mémoire SRAM à cycle unique
■ Les chronomètres à usage général
Trois minuteurs, chacun pouvant être configuré comme une seule minuteur 32 bits ou comme deux minuteurs 16 bits
Mode de chronométrage 32 bits:
• Détecteur de temps programmable
• Températeur périodique programmable
• Horloge en temps réel lorsqu'une horloge externe de 32,768 KHz est utilisée comme entrée
• Arrêt activé par l'utilisateur en mode périodique et en mode unité lorsque le contrôleur affiche le signal d'arrêt du processeur pendant le débogage
Les modes de chronométrage de 16 bits:
• Fonction de chronomètre à usage général avec prescaler 8 bits
• Détecteur de temps programmable
• Températeur périodique programmable
• Arrêt activé par l'utilisateur lorsque le contrôleur affiche le signal d'arrêt du processeur pendant le débogage
Les modes de capture d'entrée de 16 bits:
• Capture du nombre de bords d'entrée
• Capture du temps de bord d'entrée
Mode PWM à 16 bits:
• Mode PWM simple avec inversion de sortie programmable du signal PWM
■ Télécommandes pour les appareils électroniques
¢ compteur à 32 bits avec un registre de charge programmable
¢ Horloge de chien de garde séparée avec activation
Logique de génération d'interruption programmable avec masquage d'interruption
Protection du registre de verrouillage contre les logiciels en fuite
Réserver la logique de génération avec un activation/disactivation
¢ Résistance activée par l'utilisateur lorsque le contrôleur affiche le signal d'arrêt du processeur pendant le débogage
■ Interface sérielle synchrone (SSI)
L'opération maître ou esclave
Rate de bits d'horloge programmable et pré-échelle
¢ Transmettez et recevez des FIFO séparés, 16 bits de large, 8 emplacements de profondeur
L'interface de fonctionnement programmable pour les interfaces série synchrones Freescale SPI, MICROWIRE ou Texas Instruments
¢ Taille de trame de données programmable de 4 à 16 bits
¢ Mode d'essai en boucle interne pour les tests de diagnostic et de débogage
■ TÉU
Deux UART de type 16C550 entièrement programmables
¢ Distinguer les FIFO 16x8 pour la transmission (TX) et 16x12 pour la réception (RX) afin de réduire la charge du service d'interruption du processeur
Générateur de débit baud programmable avec diviseur fractionné
¢ longueur FIFO programmable, y compris une opération de 1 octet de profondeur fournissant une interface à double tampon classique
Les niveaux de déclenchement de la FIFO sont de 1/8, 1/4, 1/2, 3/4 et 7/8
Bits de communication asynchrone standard pour le démarrage, l'arrêt et la parité
Détection de faux démarrage
¢ Génération et détection de rupture de ligne
(Poursuite...)

Applications ciblées

■ Automatisation et contrôle des usines
■ appareils de commande électrique industriels
■ Automatisation des bâtiments et de la maison
■ Moteurs à induction CC et AC sans balai
