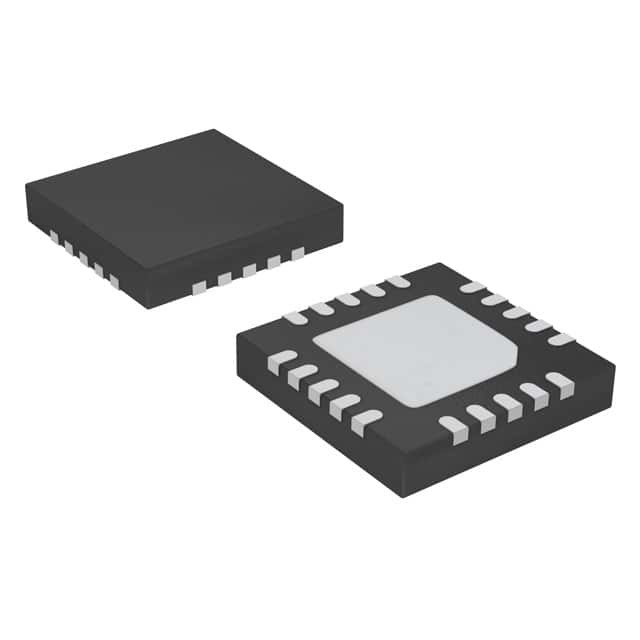

C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP Laboratoires de silicium

Vue d' ensemble du système

Les dispositifs C8051F330/1/2/3/4/5 sont des MCU système-sur-une-puce à signal mixte entièrement intégrés. Les caractéristiques mises en évidence sont énumérées ci-dessous.

• Noyau de microcontrôleur 8051-compatible à haute vitesse (jusqu'à 25 MIPS)

• Interface de débogage intégrée au système, à pleine vitesse et non intrusive (sur puce)
• Véritable ADC à 10 bits 200 ksps à 16 canaux à extrémité unique/différentiel avec multiplexeur analogique
• DAC de sortie de courant de 10 bits
• Oscillateur interne programmable de précision de 25 MHz
• Jusqu'à 8 kB de mémoire Flash sur la puce ¥ 512 octets sont réservés
• 768 octets de mémoire vive sur la puce
• Interfaces série SMBus/I2C, UART améliorée et SPI améliorée mises en œuvre dans le matériel
• Quatre minuteurs 16 bits à usage général
• Matrice PCA programmable avec trois modules de capture/comparaison et fonction Watchdog Timer
• Réinitialisation de l'alimentation sur la puce, moniteur VDD et capteur de température
• Comparateur de tension sur puce
• 17 ports d'entrée/sortie (tolérance 5 V)

Périphériques analogiques

- ADC à 10 bits (F330/2/4 uniquement)
• jusqu'à 200 kps
• Jusqu'à 16 entrées externes à extrémité unique ou différentielle
• VREF à partir de VREF interne, épingle externe ou VDD
• Début interne ou externe de la source de conversion
• Capteur de température intégré
- DAC de sortie de courant de 10 bits (seulement F330)
- Comparateur
• Hystérésis et temps de réponse programmables
• Configurable comme source d'interruption ou de réinitialisation
• Faible courant (0,4 μA)
Débogage sur la puce
- Le circuit de débogage sur la puce facilite le débogage intégré à pleine vitesse et non intrusif (pas d'émulateur nécessaire)
- Fournit des points de rupture, des étapes simples, des mémoires d'inspection/modification et des registres
- Des performances supérieures à celles des systèmes d'émulation utilisant des puces ICE, des capsules cibles et des prises
- Faible coût, kit de développement complet
Voltage d'alimentation de 2,7 à 3,6 V
- courant de fonctionnement typique: 6,4 mA à 25 MHz;
9 μA à 32 kHz
- courant typique en mode arrêt: 0,1 μA
Plage de température: de 40 à + 85 °C
Noyau à haute vitesse 8051 μC
- architecture d'instructions en pipeline; exécute 70% des instructions en 1 ou 2 horloges système
- Jusqu'à 25 MIPS avec horloge de 25 MHz
- Mémoire de traitement d'interruption étendue
- 768 octets de mémoire vive interne (256 + 512)
- 8 kB (F330/1), 4 kB (F332/3), ou 2 kB (F334/5) Flash; programmable dans le système en 512 octets
Périphériques numériques
- 17 ports d'entrée/sortie; tous 5 V tolérants avec un courant d'égout élevé
- Ports série UART, SMBusTM et SPITM améliorés
- Quatre compteurs/timers à 16 bits à usage général
- un tableau de compteur programmable de 16 bits (PCA) avec trois modules de capture/comparaison
- Mode d'horloge en temps réel utilisant PCA ou minuterie et source d'horloge externe
Sources de l'horloge
- Deux oscillateurs internes:
• 24,5 MHz avec une précision de ± 2% prend en charge le fonctionnement UART sans cristal
• basse fréquence 80/40/20/10 kHz, faible puissance
- Oscillateur externe: cristal, RC, C ou horloge (mode 1 ou 2 broches)
- peut basculer entre les sources d'horloge à la volée; utile en mode d'économie d'énergie
Réglage de la fréquence
