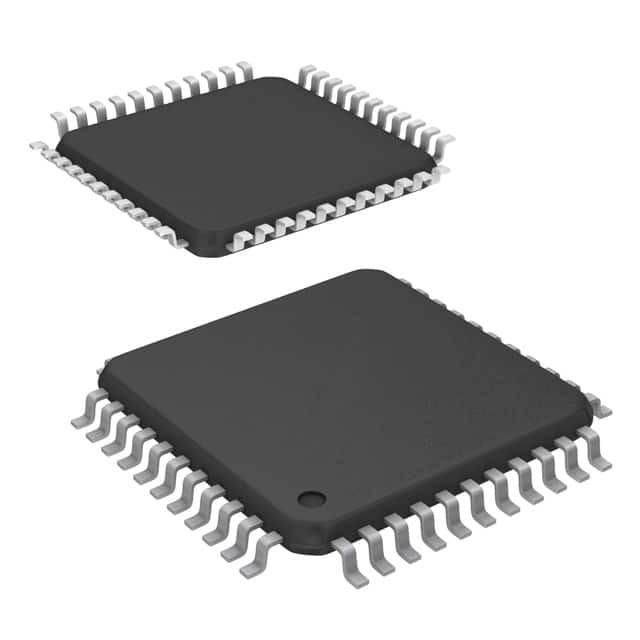

CY8C27543-24AXI IC MCU 8BIT 16KB FLASH 44TQFP Les technologies Infineon

Résumé fonctionnel du PSoC®

La famille PSoC® se compose de nombreux dispositifs de signal mixte avec contrôleur sur puce. Ces dispositifs sont conçus pour remplacer plusieurs composants de système traditionnels basés sur MCU par un seul,appareil programmable à puce unique à faible coûtLes dispositifs PSoC comprennent des blocs de logique analogique et numérique configurables, ainsi que des interconnexions programmables.Cette architecture permet à l'utilisateur de créer des configurations périphériques personnalisées qui correspondent aux exigences de chaque application individuelleEn outre, un processeur rapide, une mémoire de programme Flash, une mémoire de données SRAM et un IO configurable sont inclus dans une gamme de pinouts et de paquets pratiques.

Caractéristiques

■ Un puissant processeur d'architecture Harvard
La vitesse du processeur M8C est de 24 MHz.
8x8 multipliez, 32 bits accumulent
¢ Faible puissance à grande vitesse
Voltage de fonctionnement de 3,0 à 5,25 V
¢ Voltage de fonctionnement jusqu'à 1,0 V à l'aide d'une pompe de mode de commutation sur puce (SMP)
La température industrielle varie de -40°C à +85°C.
■ périphériques avancés (blocs PSoC)
¢ 12 blocs PSoC analogiques rail-to-rail fournissent:
- Jusqu'à 14 bits pour les ADC
- Jusqu'à 9 bits de DAC
- Amplificateurs de gain programmables
- Filtres et comparateurs programmables
¢ 8 blocs de PSoC numériques fournissent:
- Températeurs, compteurs et PWM de 8 à 32 bits
- Modules CRC et PRS
- Jusqu' à 2 UARTs à double action
- Plusieurs maîtres ou esclaves SPITM
- Connectable à toutes les broches GPIO
Les périphériques complexes en combinant des blocs
■ Précision et chronométrage programmable
L'oscillateur interne à 2,5% 24/48 MHz
24/48 MHz avec cristal 32 kHz en option
️ Optionnel, oscillateur externe jusqu'à 24 MHz
Ossillateur interne pour chien de garde et sommeil
■ Mémoire sur puce flexible
❐ 16K Flash Program Storage 50,000 Erase/ Write Cycles
256 octets de stockage de données SRAM
❐ In-System Serial Programming (ISSP)
Les mises à jour Flash partielles
Modes de protection flexibles
Émulation EEPROM en éclair
■ Configurations de broches programmables
25 mA Sink sur tous les GPIO
❐ Pull up, Pull down, High Z, Strong, or Open Drain Drive Modes on all GPIO
¢ Jusqu'à 12 entrées analogiques sur GPIO
Quatre sorties analogiques de 30 mA sur GPIO
L'interruption est configurable sur tous les GPIO
■ Ressources supplémentaires du système
I2CTM Slave, Master et Multi-Master à 400 kHz
¢ Chiens de garde et chronomètres de sommeil
La détection de basse tension configurable par l'utilisateur
¢ Circuit de surveillance intégré
¢ référence de tension de précision sur la puce
■ Outils de développement complets
Le développement de logiciels libres (PSoC DesignerTM)
Émulateur et programmeur en circuit complet
Émulsion à pleine vitesse
¢ Structure complexe du point de rupture
¢ 128K de mémoire de trace
