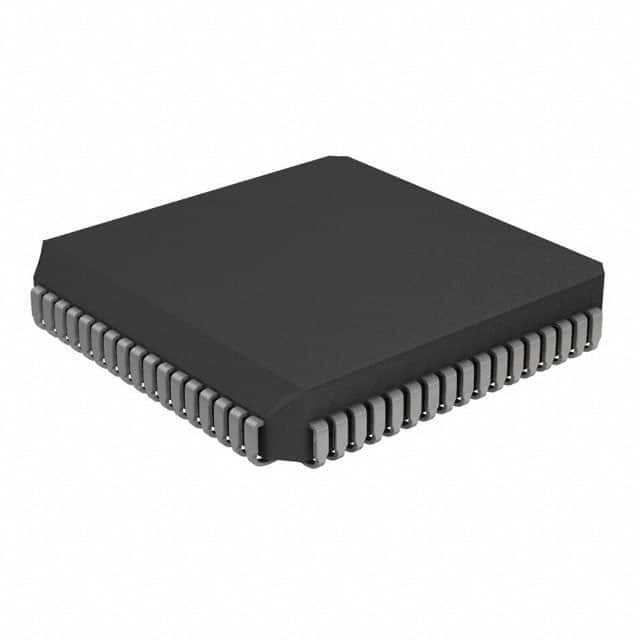

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC Technologie à puce électronique

Résumé

Cette fiche de données couvre le groupe PIC17C7XX de la famille de microcontrôleurs PIC17CXXX.

Caractéristiques du microcontrôleur:
• Seulement 58 instructions en un seul mot à apprendre
• Toutes les instructions à cycle unique (121 ns) à l'exception des branches de programme et des tables de lecture/écriture à deux cycles
• Vitesse de fonctionnement:
- DC - 33 MHz entrée horloge
- DC - 121 ns cycle d'instruction
• Multiplicateur matériel à cycle unique 8 x 8
• capacité d'interruption
• Une pile de matériel de 16 niveaux
• Mode d'adressage direct, indirect et relatif
• Exécution de mémoire de programme interne/externe, Capable d'adresser 64K x 16 espace de mémoire de programme

Caractéristiques des périphériques:
• Jusqu'à 66 broches d'entrée/sortie avec commande de direction individuelle
• Convertisseur analogique-numérique multicanal de 10 bits
• Égoutteur/source de courant élevé pour le moteur LED direct
• Quatre broches d'entrée de capture
- Les captures sont de 16 bits, résolution maximale 121 ns
• Trois sorties PWM (résolution de 1 à 10 bits)
• TMR0: minuterie/compteur 16 bits avec
Prescaler programmable à 8 bits
• TMR1: chronomètre/compteur 8 bits
• TMR2: chronomètre/compteur 8 bits
• TMR3: Températeur/compteur 16 bits
• Deux émetteurs récepteurs asynchrones synchrones universels (USART/SCI) avec générateurs de débit baud indépendants
• Port série synchrone (SSP) avec modes SPITM et I2CTM (y compris le mode maître I2C)

Caractéristiques spéciales du microcontrôleur:
• Réinitialisation de l'alimentation (POR), minuterie de mise sous tension (PWRT) et minuterie de démarrage de l'oscillateur (OST)
• Timer de surveillance (WDT) avec son propre oscillateur RC intégré à la puce pour un fonctionnement fiable
• Réinitialiser à la brune
• Protection par code
• Mode SLEEP pour économiser de l'énergie
• Options d'oscillateur sélectionnables

Technologie CMOS:
• Technologie CMOS EPROM à faible consommation d'énergie et à grande vitesse
• Conception entièrement statique
• Large plage de tension de fonctionnement (3,0 V à 5,5 V)
• Plage de température commerciale et industrielle
• Faible consommation d'énergie
- < 5 mA @ 5V, 4 MHz
- 100 μA typique @ 4,5 V, 32 kHz
- < 1 μA courant typique de veille @ 5V
