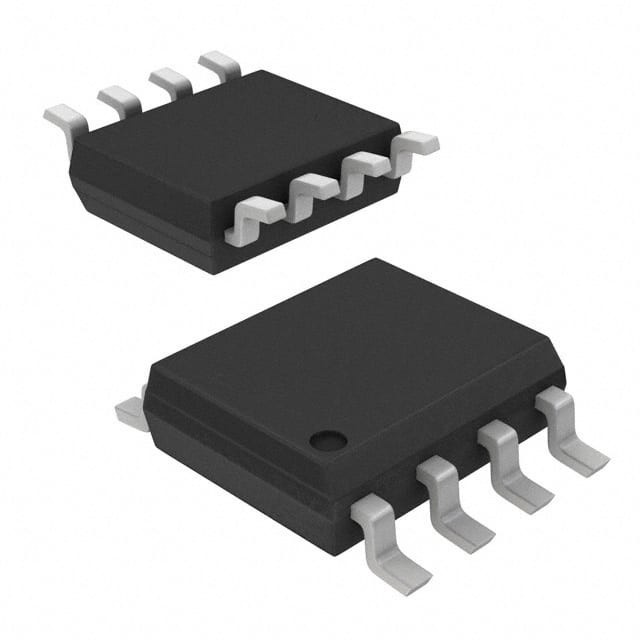

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC Technologie à puce

Résumé

L'ATtiny25/45/85 est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR.le ATtiny25/45/85 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
120 instructions puissantes La plupart des cycles d'horloge
32 x 8 Registres de travail à usage général
Opération entièrement statique
• Mémoires de programmes et de données non volatiles
2/4/8K bytes de mémoire flash de programme programmable dans le système
• Durée: 10 000 cycles d'écriture/effacement
¥ 128/256/512 octets EEPROM programmable intégré au système
• Durée: 100 000 cycles d'écriture/effacement
¢ 128/256/512 octets SRAM interne
¢ Blocage de programmation pour l'auto-programmation du programme flash et de la sécurité des données EEPROM
• Caractéristiques périphériques
¢ Timer/compteur 8 bits avec prescaler et deux canaux PWM
¢ Timer/compteur à haute vitesse à 8 bits avec prescaler séparé
• 2 sorties PWM haute fréquence avec des registres de comparaison de sortie séparés
• Générateur de temps mort programmable
Interface série universelle avec détecteur de condition de démarrage
¢ ADC à 10 bits
• 4 canaux à une seule extrémité
• 2 paires de canaux ADC différentiels avec gain programmable (1x, 20x)
• Mesure de la température
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
• Caractéristiques spéciales du microcontrôleur
Le système de débogage sur puce de WIRE
¢ Programmeable dans le système via le port SPI
Les sources d'interruption externes et internes
Low Power Idle, réduction du bruit ADC et modes d'arrêt de l'alimentation
¢ Circuit de redémarrage amélioré de l'alimentation
¢ Circuit de détection brun-out programmable
L'oscillateur à calibrage interne
• I/O et paquets
6 lignes d'entrée/sortie programmables
¢ PDIP à 8 broches, SOIC à 8 broches, QFN/MLF à 20 broches et TSSOP à 8 broches (uniquement ATtiny45/V)
• Voltage de fonctionnement
¥ 1,8 à 5,5 V pour ATtiny25V/45V/85V
¥ 2,7 à 5,5 V pour ATtiny25/45/85
• Grade de vitesse
¢ ATtiny25V/45V/85V: 0 ?? 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATtiny25/45/85: 0 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Plage de température industrielle
• Faible consommation électrique
Mode actif:
• 1 MHz, 1,8 V: 300 μA
Mode d'arrêt:
• 0,1 μA à 1,8 V
