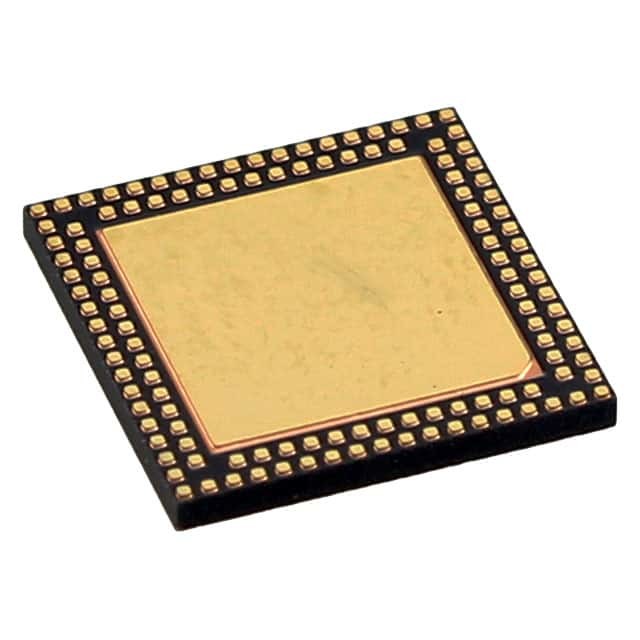

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH 124VTLA Technologie à puce

Résumé du dispositif

Ce document contient les dispositifs PIC32MX1XX/2XX.

Conditions de fonctionnement
• 2,3 V à 3,6 V, -40 °C à +105 °C, CC à 40 MHz

Le noyau: 40 MHz MIPS32® M4K®

• Mode MIPS16e® pour une taille de code réduite jusqu'à 40%
• Performance de 1,56 DMIPS/MHz (Dhrystone 2.1)
• Architecture efficace en code (C et assemblage)
• Multiplier le cycle unique (MAC) 32x16 et le double cycle 32x32

Gestion de l'horloge
• 0,9% d'oscillateur interne
• PLL programmables et sources d'horloge d'oscillateur
• Moniteur d'horloge à sécurité contre les pannes (FSCM)
• Températeur indépendant pour chien de garde
• Réveil rapide et démarrage

Gestion de l'énergie

• Les modes de gestion à faible consommation (sommeil, idle)
• Réinitialisation intégrée de l'alimentation et réinitialisation de l'arrêt
• courant dynamique de 0,5 mA/MHz (typique)
• courant IPD de 20 μA (typique)

Caractéristiques de l'interface audio

• Communication de données: modes I2S, LJ, RJ, DSP
• Interface de commande: SPI et I2CTM
• Horloge principale:
- Génération de fréquences d'horloge fractionnaires
- Peut être synchronisé avec l'horloge USB
Nom?

Caractéristiques analogiques avancées

• Module ADC:
- taux de 10 bits 1,1 Msps avec un S&H
- Jusqu'à 10 entrées analogiques sur les appareils à 28 broches et 13 entrées analogiques sur les appareils à 44 broches
• Des sources de déclenchement ADC flexibles et indépendantes
• Unité de mesure du temps de charge (CTMU):
- Prend en charge la détection tactile capacitive mTouchTM
- Fournit une mesure du temps à haute résolution (1 ns)
- capacité de mesure de la température sur la puce
• Comparateurs:
- Jusqu'à trois modules de comparateur analogique
- Références programmables avec 32 points de tension

Températeurs/comparaison de sortie/capture d'entrée

• Cinq minuterie à usage général:
- cinq compteurs 16 bits et jusqu'à deux compteurs 32 bits
• Cinq modules de comparaison de sortie
• cinq modules de capture d'entrée (IC)
• Sélection de broche de périphérique (PPS) pour permettre le remapping des fonctions
• Module de l'horloge et du calendrier en temps réel (RTCC)

Interfaces de communication

• Contrôleur OTG à pleine vitesse compatible USB 2.0
• deux modules UART (10 Mbps)
- Prend en charge les protocoles LIN 2.0 et IrDA®
• Deux modules SPI à 4 fils (20 Mbps)
• Deux modules I2C (jusqu'à 1 Mbaud) avec prise en charge SMBus
• Sélection de broche de périphérique (PPS) pour permettre le remapping des fonctions
• Port maître parallèle (PMP)

Accès direct à la mémoire (DMA)

• Quatre canaux de DMA matériel avec détection automatique de la taille des données
• Deux canaux supplémentaires dédiés à l'USB
• vérification de la redondance cyclique programmable (CRC)

Entraînement/sortie

• 15 mA source/évier sur toutes les broches d'entrée/sortie
• épingles tolérantes à 5 V
• Des drains ouverts, des retraits et des retraits sélectifs
• Interrupteurs externes sur toutes les broches d'entrée/sortie

Qualification et soutien de catégorie B

• AEC-Q100 REVG (grade 2 de -40°C à +105°C) prévue
• Bibliothèque de sécurité de classe B, CEI 60730

Assistance au développement du débogueur

• La programmation en circuit et en application
• Interface JTAG améliorée MIPS® à 4 fils
• Programme illimité et six points de rupture de données complexes
• Scanner de bordure compatible avec l'IEEE 1149.2 (JTAG)
