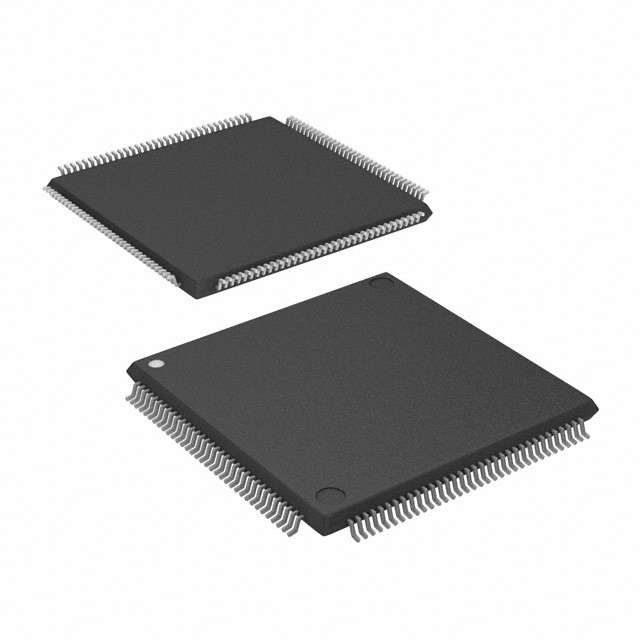

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFP Technologie à puce

Définition

L'AT32UC3A3 est un microcontrôleur système-sur-puce complet basé sur le processeur AVR32 UC RISC fonctionnant à des fréquences allant jusqu'à 66 MHz.conçus pour des applications intégrées à faible coût, en mettant l'accent sur une faible consommation d'énergie, une densité de code élevée et des performances élevées.

Caractéristiques

• Microcontrôleur AVR®32 UC 32 bits à haute performance et à faible consommation
¢ Ensemble d'instructions RISC à cycle unique compact, y compris les instructions DSP
Les instructions de lecture-modification-écriture et la manipulation des bits atomiques
Performant 1,49 DMIPS/MHz
• Jusqu'à 91DMIPS fonctionnant à 66MHz à partir du flash (1 état d'attente)
• Jusqu'à 54 DMIPS fonctionnant à 36 MHz à partir du flash (0 état d'attente)
Unité de protection de la mémoire
• Système de bus multicouches
¢ Transfert de données hautement performant sur bus séparés pour une performance accrue
8 canaux DMA périphériques (PDCA) améliorent la vitesse de communication périphérique
4 canaux DMA génériques pour les chemins de données à large bande passante
• Flash à grande vitesse interne
Les versions 256KBytes, 128KBytes et 64KBytes
Accès flash à cycle unique jusqu'à 36 MHz
️ Buffer de pré-remplacement optimisant l'exécution des instructions à la vitesse maximale
Temps de programmation de page de 4 ms et temps d'effacement de la puce complète de 8 ms
100 000 cycles d'écriture, capacité de conservation de données de 15 ans
- Blocs de sécurité flash et zone de configuration définie par l'utilisateur
• SRAM interne à grande vitesse
Accès à un seul cycle à pleine vitesse, connecté au bus local du processeur
64KBytes sur le système de bus multicouche
• Contrôleur d'interruption
Service d'interruption à faible latence avec priorité programmable
• Fonctions du système
Gestionnaire de puissance et d'horloge incluant une horloge RC interne et un oscillateur 32KHz
¢ deux oscillateurs polyvalents et deux cycles de verrouillage par phase (PLL),

• Les souvenirs extérieurs
Il est également possible de télécharger des fichiers en ligne.
Jusqu'à 66 MHz
• Appui au stockage externe
Il s'agit d'une carte multimédia (MMC), sécurisée numérique (SD), SDIO V1.1
¢ CE-ATA, FastSD, SmartMedia et Compact Flash
️ Bande mémoire: Format standard V1.40, au format PRO V1.00, Micro
Interface de l'IDE
• Un système de cryptage avancé (AES) pour AT32UC3A3256S, AT32UC3A3128S et AT32UC3A364S
L'algorithme de clé 256-, 192-, 128-bit, conforme aux spécifications FIPS PUB 197
Capacités de chiffrement/déchiffrement des tampons
• Bus série universel (USB)
Appareil USB à haute vitesse (480 Mbit/s) /MiniHost avec OTG
¢ Configuration et gestion flexibles des terminaux avec des canaux DMA dédiés
¢ Transcepteurs sur puce, y compris les puces pull-up
• Un convertisseur analogique à numérique à 10 bits de 8 canaux, multiplexé avec des IOs numériques.
• Deux compteurs de 16 bits à trois canaux (TC)
• Quatre émetteurs/récepteurs universels synchrones/asynchrones (USART)
Générateur de baudrate indépendant, prise en charge des interfaces SPI, IrDA et ISO7816
¢ Prise en charge de la poignée de main matérielle, des interfaces RS485 et de la ligne de modem
• Deux interfaces périphériques en série maître/esclave (SPI) avec signaux de sélection de puce
• Un contrôleur de protocole en série synchrone
Il prend en charge les protocoles I2S et les protocoles génériques basés sur des cadres
• Deux interfaces double fil maître/esclave (TWI), 400 kbit/s compatibles avec I2C
• Système de débogage sur puce (interface JTAG)
Nexus classe 2+, contrôle du temps d'exécution, données non intrusives et suivi du programme
• 110 Produits à usage général (GPIO)
Mode standard ou à grande vitesse
Capacité à basculer: jusqu'à 66 MHz
• TBGA et LQFP à 144 broches
• Appareil d'alimentation unique de 3,3 V
