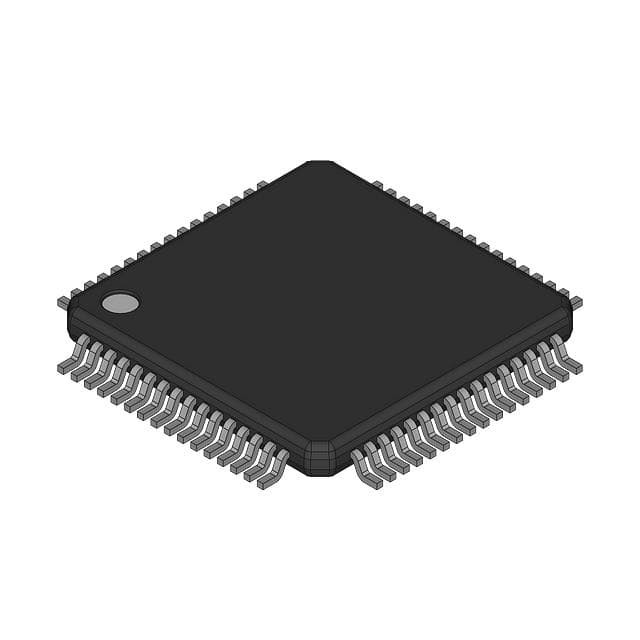

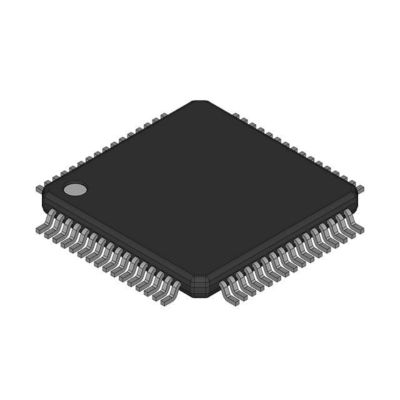

ATMEGA169V-8AU IC MCU 8BIT 16KB FLASH 64TQFP Atmel

Résumé

L'ATmega169 est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR.l'ATmega169 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
130 Instructions puissantes Exécution de la plupart des cycles d'horloge
32 x 8 Registres de travail à usage général
Opération entièrement statique
¢ jusqu'à 16 MIPS à 16 MHz
¢ Multiplicateur à 2 cycles sur puce
• Mémoires de programmes et de données non volatiles
16K bytes de Flash auto-programmée dans le système Endurance: 10 000 cycles d'écriture / effacement

512 octets EEPROM Endurance: 100 000 cycles d'écriture/effacement
1K byte SRAM interne
¢ Blocage de programmation pour la sécurité des logiciels
• Interface JTAG (conforme à la norme IEEE 1149.1)
Capacités de balayage de bord selon la norme JTAG
– Extensive On-chip Debug Support
La programmation de flash, EEPROM, fusibles et blocs par l'intermédiaire de l'interface JTAG
• Caractéristiques périphériques
Le pilote LCD à 4 x 25 segments
– Two 8-bit Timer/Counters with Separate Prescaler and Compare Mode
Un minuteur/compteur 16 bits avec prescaler séparé, mode de comparaison et mode de capture
Compteur en temps réel avec oscillateur séparé
Quatre canaux PWM
- 8 canaux et 10 bits
L'utilisation de l'USRT en série programmable
L'interface série SPI maître/esclave
Interface série universelle avec détecteur de condition de démarrage
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
Interrompre et réveiller au changement de broche
• Caractéristiques spéciales du microcontrôleur
– Power-on Reset and Programmable Brown-out Detection
L'oscillateur à calibrage interne
Les sources d'interruption externes et internes
5 modes de sommeil: au ralenti, réduction du bruit ADC, économie d'énergie, coupure d'énergie et veille
• I/O et paquets
53 lignes d'E/S programmables
¢ TQFP à 64 conduits et QFN/MLF à 64 plateaux
• Grade de vitesse:
¢ ATmega169V: 0 à 4 MHz @ 1,8 à 5,5 V, 0 à 8 MHz @ 2,7 à 5,5 V
ATmega169: 0 à 8 MHz @ 2,7 à 5,5 V, 0 à 16 MHz @ 4,5 à 5,5 V
• Plage de température:
-40°C à 85°C industriel
• Consommation d'énergie extrêmement faible
Mode actif:
1 MHz, 1,8 V: 350 μA
32 kHz, 1,8 V: 20 μA (y compris l'oscillateur)
32 kHz, 1,8 V: 40 μA (y compris l'oscillateur et l'écran LCD)
¢ Mode d'arrêt de l'alimentation: 0,1 μA à 1,8 V
