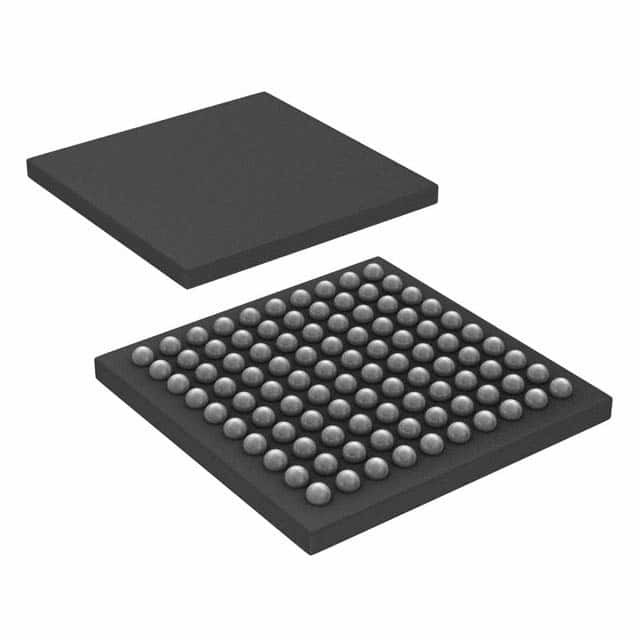

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGA Technologie à puce

Définition

La série Atmel SAM4S est un membre d'une famille de microcontrôleurs Flash basés sur le processeur ARM Cortex-M4 RISC de 32 bits de haute performance.Il fonctionne à une vitesse maximale de 120 MHz et dispose de 2048 Kbytes de Flash, avec une implémentation en double banque et une mémoire cache en option, et jusqu'à 160 Kbytes de SRAM. L'ensemble périphérique comprend un port de périphérique USB Full Speed avec émetteur-récepteur intégré,un MCI à haute vitesse pour SDIO/SD/MMC, une interface de bus externe dotée d'un contrôleur de mémoire statique fournissant une connexion à la SRAM, à la PSRAM, à la NOR Flash, au module LCD et à la NAND Flash, 2x USART, 2x UART, 2x TWI, 3x SPI, un I2S,ainsi qu'une minuterie PWM, des minuteurs à 16 bits à usage général de 2 x 3 canaux (avec moteur pas à pas et support logique de décodeur à quadrature), un RTC, un ADC à 12 bits, un DAC à 12 bits et un comparateur analogique.

Caractéristiques

• Le noyau
ARM® Cortex®-M4 avec une mémoire cache de 2Kbytes fonctionnant jusqu'à 120 MHz
Unité de protection de la mémoire
¢ Ensemble d'instructions DSP
¢ Ensemble d'instructions Thumb®-2
• Compatible pin-à-pin avec les produits SAM3N, SAM3S (versions 64 et 100 broches) et SAM7S (version 64 broches)
• Les souvenirs
¢ Jusqu'à 2048 Kbytes Flash intégré avec mémoire cache et double banque en option
¢ jusqu'à 160 Kbytes de SRAM intégrée
ROM de 16 Kbytes avec des routines de chargement de démarrage intégrées (UART, USB) et des routines IAP
- Contrôleur de mémoire statique à 8 bits (SMC): prise en charge de la RAM, de la PSRAM, de la NOR et de la NAND Flash
• Système
Régulateur de tension intégré pour une alimentation unique
Le détecteur de puissance à réinitialisation (POR), le détecteur de détection à déclenchement brun (BOD) et le chien de garde pour un fonctionnement sûr
Ossillateurs à résonance au quartz ou en céramique: puissance principale de 3 à 20 MHz avec détection de défaillance et optionnelle à faible puissance 32,768 kHz pour RTC ou horloge de dispositif
RTC avec mode calendrier grégorien et persan, génération de forme d'onde en mode basse puissance
Circuits d'étalonnage d'horloge RTC pour une compensation de fréquence cristalline de 32,768 kHz
– High precision 8/12 MHz factory trimmed internal RC oscillator with 4 MHz default frequency for device startup. In-application trimming access for frequency adjustment
L'oscillateur RC interne en tant qu'horloge du dispositif en mode basse consommation permanente
Deux PLL jusqu'à 240 MHz pour l'horloge du périphérique et pour l'USB
Sensor de température
¢ Jusqu'à 22 canaux périphériques DMA (PDC)
• Modes à faible consommation
¢ Mode veille et mode de secours, jusqu'à 1 μA en mode de secours
RTC à très faible consommation
• périphériques
- Dispositif USB 2.0: 12 Mbps, 2668 octets FIFO, jusqu'à 8 terminaux bidirectionnels.
Émetteur-récepteur
¢ Jusqu'à 2 USART avec le mode ISO7816, IrDA®, RS-485, SPI, Manchester et Modem
Deux UART à deux fils
️ Jusqu'à 2 interfaces à deux fils (compatibles I2C), 1 SPI, 1 contrôleur synchrone en série
(I2S), 1 Interface de carte multimédia haute vitesse (SDIO/carte SD/MMC)
2 chronomètre/compteur à 16 bits à trois canaux avec capture, forme d'onde, comparaison et PWM
mode. logique de décodeur quadratique et compteur 2 bits gris vers le haut / vers le bas pour Stepper
Moteur
- 4 canaux 16 bits PWM avec sortie complémentaire, entrée de défaut, temps mort de 12 bits
Compteur de générateur pour la commande du moteur
¢ chronomètre en temps réel 32 bits et RTC avec fonctionnalités de calendrier et d'alarme
¢ ADC jusqu'à 16 canaux, 1Msps avec mode d'entrée différentiel et gain programmable
étape et étalonnage automatique
Un DAC à 2 canaux de 12 bits 1Msps
Un comparateur analogique avec sélection d'entrée flexible, hystérésis d'entrée sélectionnable
Unité de calcul de vérification de la redondance cyclique (CRCCU) de 32 bits
Écrire des registres protégés
• Départ et départ
- jusqu'à 79 lignes d'E/S avec capacité d'interruption externe (sensibilité de bord ou de niveau),
débranchement, filtrage des pannes et terminaison des résistances de série sur matériau
Trois contrôleurs d'entrée/sortie parallèles de 32 bits, périphérique assisté par DMA parallèle
Mode de capture
• Les colis
LQFP à 100 plombs, 14 x 14 mm, hauteur de 0,5 mm/ 100 balles TFBGA, 9 x 9 mm, hauteur de 0,8 mm/
VFBGA à 100 balles, 7 x 7 mm, écart de 0,65 mm
LQFP à 64 plombs, 10 x 10 mm, hauteur 0,5 mm/ QFN à 64 plombs 9x9 mm, hauteur 0,5 mm
