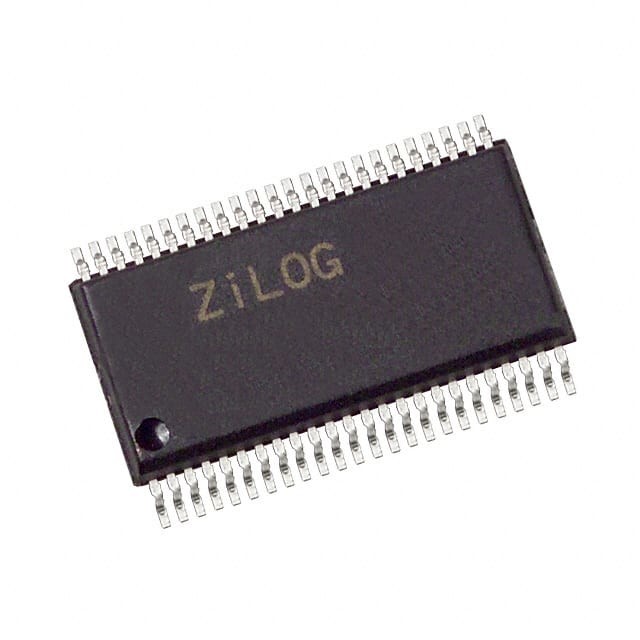

Z86D990HZ008SC IC MCU 8BIT 32KB OTP 48SSOP Zilog

Vue d'ensemble architecturale

La famille Z86L972/Z86L973/Z86L974 est conçue pour être utilisée dans une grande variété d'applications de contrôle intégré, y compris les appareils électroménagers, les télécommandes infrarouges (IR), les systèmes de sécurité,et claviers sans fil.

Caractéristiques
• Deux comparateurs analogiques indépendants
• Sortie de courant contrôlée
• 489 octets de RAM
233 octets de RAM à usage général basée sur un registre
256 octets de RAM mappés dans l'espace de mémoire du programme qui peut être
utilisé comme mémoire vive de données ou mémoire vive exécutable
• 4K/8K/16K octets de ROM

Compteur/Times
• Architecture spéciale pour automatiser la génération et la réception d'impulsions complexes
ou signaux:
- compteur/horodatateur programmable à 8 bits (T8) avec deux registres de capture à 8 bits et
deux registres de charge de 8 bits
¢ Compteur/réglateur programmable à 16 bits (T16) avec un registre de capture à 16 bits
une paire et une paire de registre de charge de 16 bits
Filtre de défaut d'entrée programmable pour la réception d'impulsions
• Un compteur/régulateur de 8 bits à usage général (T1) avec prescaler à 6 bits

Entrée/sortie et interruptions
• Trente-deux E/S, dont vingt-neuf sont bidirectionnelles avec E/S programmables
une résistance de l'ordre de 1 kVA ou plus, mais n'excédant pas 1 kVA,
• Seize entrées/sorties peuvent être sélectionnées comme sources de récupération en mode arrêt
• Six vecteurs d'interruption avec neuf sources d'interruption
Trois sources extérieures
Deux interruptions de comparaison
Trois interruptions de chronomètre
Un signal de détecteur de faible consommation de batterie

Caractéristiques de fonctionnement
• fonctionnement à 8 MHz
• tension de fonctionnement de 2,3 V à 5,5 V
• Faible consommation d'énergie avec trois modes de veille:
Arrêtez!
Arrêtez
¢ En attente à basse tension
• Indicateur de détection de faible consommation de batterie
• Circuit de protection contre les basses tensions (également appelé VBO, ou panne de tension,
le circuit)
• Détecteur de temps pour chien de garde et circuits de remise en marche

Bits d'option programmables par l'utilisateur
• Source de l'horloge ¥RC/autre (LC, résonateur ou cristal)
• Activation permanente du chronomètre du chien de garde
• cristal de 32 kHz
• Transistor résistif à prise de courant au port 2027
• Transistor résistif à port 4042
• Transistor résistif à port 44-47
• Transistor résistif à port 50-51
• Transistor résistif à port 54-57
• Transistor résistif à port 60 ̇ 63
• Transistor résistif à port 64/67
