La série KL17 est optimisée pour des applications à faible coût et alimentées par batterie nécessitant une connectivité à usage général à faible consommation.

• ROM intégrée avec chargeur de démarrage pour une mise à niveau flexible du programme
• Voltage interne et référence horlogère de haute précision
• FlexIO pour prendre en charge toute émulation périphérique série standard et personnalisée
• Jusqu'à 54 uA/MHz en mode fonctionnement à très faible puissance et 1,96 uA en mode veille (RAM + RTC conservé)

Processeur de base

• ARM® Cortex®-M0+ jusqu'à 48 MHz

Les souvenirs

• Mémoire flash de programme de 128 ou 256 Ko
• 32 Ko de mémoire vive
• ROM de 16 KB avec bootloader intégré
• le registre de sauvegarde de 32 octets

Système

• Contrôleur DMA asynchrone à 4 canaux
• Chien de garde
• Unité de réveil à faible fuite
• Interface de programmation et de débogage de fil série (SWD) à deux broches
• Puffer de traçage micro
• Moteur de manipulation des bits
• Contrôleur d'interruption

Les horloges

• Horloge interne de référence à haute précision de 48 MHz (jusqu'à 0,5%)
• Horloge de référence interne à haute précision (jusqu'à 3%) de 8 MHz/2 MHz
• Horloge de référence 1KHz active dans tous les modes à faible consommation (sauf VLLS0)
• Oscillateur en cristal de 32°40KHz et de 3°32MHz

Appareils périphériques

• Un module UART prenant en charge ISO7816, fonctionnant jusqu'à 1,5 Mbit/s
• Deux modules UART à faible consommation de puissance permettant un fonctionnement asynchrone en mode basse consommation
• Deux modules I2C et I2C0 prenant en charge jusqu'à 1 Mbit/s
• Deux modules SPI de 16 bits prenant en charge jusqu'à 24 Mbit/s
• Un module FlexIO prenant en charge l'émulation de modules supplémentaires UART, IrDA, SPI, I2C, I2S, PWM et autres modules en série, etc.
• Une interface audio série I2S
• Un module ADC de 16 bits 818 ksps avec une référence de tension interne de haute précision (Vref) et jusqu'à 16 canaux
• Comparateur analogique haute vitesse contenant un DAC à 6 bits pour une entrée de référence programmable
• Un DAC de 12 bits
• 1.2 V de référence de tension interne

Détecteurs de temps

• Un module de chronométrage/PWM à 6 canaux
• Deux modules de chronométrage/PWM à deux canaux
• Un chronomètre à faible consommation
• Températeur d'interruption périodique
• Horloge en temps réel

Caractéristiques de fonctionnement

• Plage de tension: de 1,71 à 3,6 V
• Plage de tension d'écriture flash: 1,71 à 3,6 V
• Plage de température: ¥40 à 85 °C pour les WLCSP et ¥40 à 105 °C pour les autres emballages

Les colis

• 64 LQFP 10 mm x 10 mm, hauteur de 0,5 mm, épaisseur de 1,6 mm
• 64 MAPBGA 5 mm x 5 mm, largeur de 0,5 mm, épaisseur de 1,23 mm
• 48 QFN 7 mm x 7 mm, hauteur de 0,5 mm, épaisseur de 0,65 mm

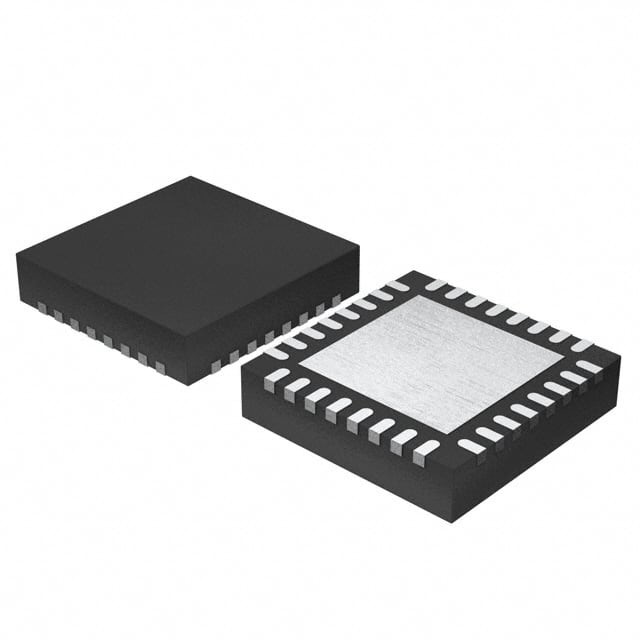

• 32 QFN 5 mm x 5 mm, hauteur de 0,5 mm, épaisseur de 0,65 mm
• 36 WLCSP 2,8 mm x 2,7 mm, hauteur 0,4 mm, épaisseur 0,6 mm

Sécurité et intégrité

• Numéro d'identification unique de 80 bits par puce
• Sécurité flash avancée

Résultats

• Jusqu'à 54 broches d'entrée/sortie à usage général (GPIO) et 6 plaquettes à entraînement élevé

Faible puissance

• Jusqu'à 54uA/MHz en mode de fonctionnement à très faible puissance
• Jusqu'à 1,96 uA en mode VLLS3 (RAM + RTC conservé)
• Six modes statiques flexibles
