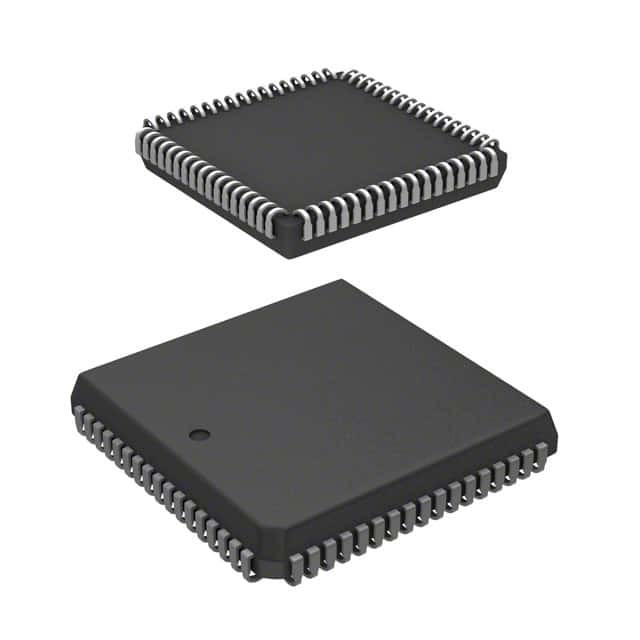

Z86C9620VSC IC MCU 8BIT sans ROM 68PLCC Zilog

Définition générale

Le microcontrôleur Z86C61/62/96 est un membre de la famille de microcontrôleur à puce unique Z8 avec 16 Kbytes de ROM et 256 octets de RAM.Le Z86C61 est offert dans des paquets de style DIP à 40 broches et PLCC à 44 brochesLe Z86C62/96 est proposé dans des paquets de style DIP 64 broches et PLCC 68 broches.Une option de broche sans ROM permet à ces MCU d'adresser à la fois la mémoire externe et la ROM préprogrammée, ce qui les rend bien adaptés pour des applications à volume élevé ou où la flexibilité du code est requise.

Caractéristiques

■ Microcontrôleur CMOS à 8 bits
■ les fournisseurs d'accès à l'information sont invités à consulter les informations fournies par les fournisseurs.
■ 32 lignes d'entrée/sortie (Z86C61 uniquement)
■ 52 lignes d'entrée/sortie (Z86C62 et Z86C96)
■ portée de fonctionnement de 3,0 V à 5,5 V
■ Faible consommation électrique: 200 mW (maximum)
■ Indicateur d'instruction rapide: 0,75 μs @ 16 MHz
■ Deux modes de veille: STOP et HALT
■ UART à double fonctionnement
■ Toutes les entrées numériques sont des niveaux TTL
■ Fermeture automatique
■ RAM et ROM Protéger
■ 16 Kbytes de ROM
■ 256 octets de RAM
■ Deux compteurs/timers programmables à 8 bits, chacun avec prescaler programmable à 6 bits
■ Six interruptions vectorielles et prioritaires provenant de huit sources différentes
■ Vitesses d'horloge: 16 et 20 MHz
■ Oscillateur intégré à une puce qui accepte un cristal, un résonateur en céramique, une LC ou un moteur d'horloge externe
