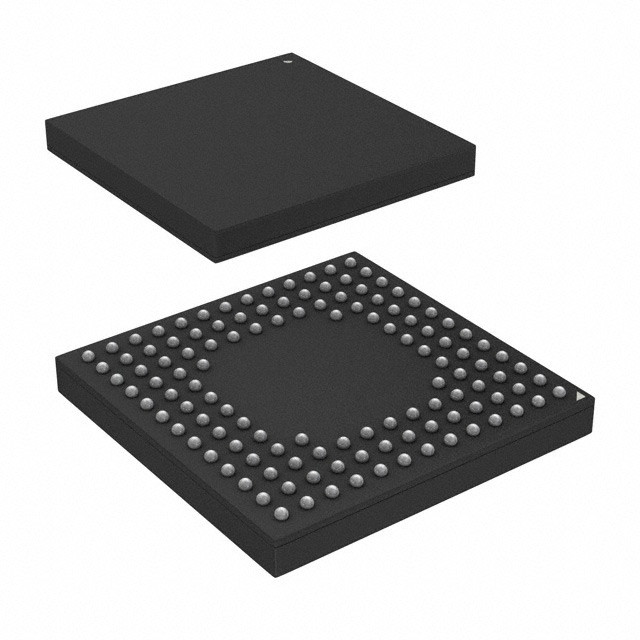

CY8C6136BZI-F34 IC MCU 32BIT 512KB FLASH 124BGA Les technologies Infineon

Description générale

Avec son ensemble unique de blocs configurables, PSoC®3 est une véritable solution de niveau système fournissant des fonctions périphériques MCU, mémoire, analogiques et numériques dans une seule puce.La famille CY8C38 offre une méthode moderne d'acquisition de signalLa capacité analogique couvre la gamme des thermocouples (près des tensions CC) aux signaux ultrasoniques.La famille CY8C38 peut gérer des dizaines de canaux d'acquisition de données et d'entrées analogiques sur chaque broche GPIOLa famille CY8C38 est également un système numérique configurable à haute performance avec certains numéros de pièces, y compris des interfaces telles que USB, multi-master I2C et CAN.la famille CY8C38 a un ensemble logique facile à configurer, un routage flexible vers toutes les broches d'E/S, et un noyau de microprocesseur 8051 à cycle unique de haute performance.Les concepteurs peuvent facilement créer des conceptions au niveau du système en utilisant une riche bibliothèque de composants préconstruits et de primitives booléennes en utilisant PSoC® CreatorTM, un outil d'entrée de conception schématique hiérarchique.La famille CY8C38 offre des possibilités inégalées pour l'intégration analogique et numérique de la facture de matériaux tout en accueillant facilement les modifications de conception de dernière minute grâce à de simples mises à jour de firmwareUn exploit.

Caractéristiques

■ CPU à cycle unique 8051
□ fonctionnement en courant continu à 67 MHz
□ Multiplier et diviser des instructions
□ Mémoire flash pour les programmes, jusqu'à 64 Ko, 100 000 cycles d'écriture, 20 ans de stockage et plusieurs fonctions de sécurité
□ jusqu'à 8 KB de code de correction d'erreur flash (ECC) ou de stockage de configuration
□ Jusqu'à 8 Ko de mémoire vive
□ jusqu'à 2 Ko de mémoire électriquement effaçable programmable en lecture seule (EEPROM), 1 M cycles et 20 ans de conservation
□ Accès à la mémoire directe (DMA) de 24 canaux avec accès au bus AHB[1] multicouche
• Des descripteurs et priorités en chaîne programmables
• Prise en charge du transfert de 32 bits à bande passante élevée
■ basse tension, ultra-faible puissance
□ Large plage de tension de fonctionnement: 0,5 V à 5,5 V
□ Régulateur d'accélération à haut rendement allant de 0,5 V d'entrée à 1,8 V de sortie à 5,0 V
□ 0,8 mA à 3 MHz, 1,2 mA à 6 MHz et 6,6 mA à 48 MHz
□ Les modes à faible consommation comprenant:
• mode veille de 1 μA avec horloge en temps réel et interruption de détection basse tension (LVD)
• Mode d'hibernation de 200 nA avec rétention de la RAM
■ Système d'E/S polyvalent
□ 28 à 72 entrées/sorties (62 GPIO, huit entrées/sorties spéciales (SIO), deux USBIO[2])
□ Toute GPIO à toute routabilité périphérique numérique ou analogique
□ Disque LCD direct depuis n'importe quel GPIO, jusqu'à 46 × 16 segments [2]
□ le support CapSense® de n'importe quel GPIO[3]
□ Voltages d'interface I/O de 1,2 V à 5,5 V, jusqu'à quatre domaines
□ IRQ masqué et indépendant sur n'importe quelle broche ou port
□ Les entrées de logique transistor-transistor (TTL) au déclencheur de Schmitt
□ Toutes les GPIO configurables en haute/basse, en haute/basse, en haute Z ou en puissance élevée
□ État des broches GPIO configurable à la remise à zéro de l'alimentation (POR)
□ 25 mA de dégagement sur SIO
■ périphériques numériques
D 20 à 24 blocs numériques universels basés sur des dispositifs logiques programmables (PLD)
□ Les tampons CAN 2.0b 16 Rx, 8 Tx sont complètes [2]
□ USB 2.0 à pleine vitesse (FS) 12 Mbps à l'aide d'un oscillateur interne [2]
□ Jusqu'à quatre chronomètres, compteurs et blocs PWM configurables à 16 bits
□ 67 MHz, bloc de filtres numériques à point fixe de 24 bits (DFB) pour la mise en œuvre de filtres FIR et IIR
□ Bibliothèque de périphériques standard
• les compteurs, les PWM, les compteurs de temps à 8 bits, 16 bits, 24 bits et 32 bits
• Interface périphérique en série (SPI), émetteur-récepteur asynchrone universel (UART) et I2C
• Beaucoup d'autres disponibles dans le catalogue
□ Bibliothèque de périphériques de pointe
• vérification cyclique de la redondance (CRC)
• Générateur de séquence pseudo-aléatoire (PRS)
• Bus du réseau local d'interconnexion (LIN) 2.0
• Décodeur quadratique
■ périphériques analogiques (1,71 V ≤ VDDA ≤ 5,5 V)
□ 1,024 V ± 0,1% de référence de tension interne entre ¥40 °C et +85 °C (14 ppm/°C)
□ ADC delta-sigma configurable avec une résolution de 8 à 20 bits
• Taux d'échantillonnage jusqu'à 192 kps
• Étape de gain programmable: de 0,25 à 16
• mode 12 bits, 192 ksps, rapport signal/bruit et distorsion de 66 dB (SINAD), ± 1 bit INL/DNL
• mode 16 bits, 48 ksps, SINAD à 84 dB, INL à 2 bits, DNL à 1 bit
□ Jusqu'à quatre IDAC 8 bits à 8 Msp ou VDAC 1 Msp
□ Quatre comparateurs avec un temps de réponse de 95 secondes
□ Jusqu'à quatre opamps non engagés avec une capacité d'entraînement de 25 mA
□ Jusqu'à quatre blocs analogiques multifonctions configurables.
□ Le soutien de CapSense
■ Programme, débogage et traçage
□ Interfaces JTAG (4 fils), série de débogage des fils (SWD) (2 fils) et monodirecteur (SWV)
□ Huit adresses et un point de rupture des données
□ tampon de traçage d'instructions de 4 KB
□ La programmation du bootloader est prise en charge par I2C, SPI, UART, USB et autres interfaces
■ Précision, chronométrage programmable
□ Oscillateur interne de 3 à 62 MHz sur toute la plage de température et de tension
□ Oscillateur cristallin de 4 à 25 MHz pour une précision de PPM cristalline
□ Génération d'horloge PLL interne jusqu'à 67 MHz
□ L'oscillateur à cristaux de montre à 32,768 kHz
□ Oscillateur interne à faible puissance à 1, 33 et 100 kHz
■ Température et emballage
D température industrielle de 40 °C à +85 °C
□ Options de paquets SSOP à 48 broches, QFN à 48 broches, QFN à 68 broches et TQFP à 100 broches
