Le système d'exploitation est basé sur des systèmes de traitement de l'air.

Caractéristiques

• XC800 Core haute performance
Compatible avec le processeur standard 8051
- deux horloges par architecture de cycle de machine (pour l'accès à la mémoire sans état d'attente)
2 pointeurs de données
• Mémoire sur puce
12 Kbytes de ROM de démarrage
256 octets de RAM
- 1,5 Kbytes de XRAM
¢ 24/32 Kbytes de Flash; ou
24/32 Kbytes de ROM, avec 4 Kbytes supplémentaires de Flash
(incluant la stratégie de protection de la mémoire)
• l'alimentation des ports d'entrée/sortie à 3,3 V ou 5,0 V et l'alimentation logique du noyau à 2,5 V (générée par un régulateur de tension intégré)
• Génération de puissance à réinitialisation
• Détection des pannes pour l'alimentation logique de base
• OSC et PLL sur puce pour la génération d'horloges
¢ Détection de la perte de verrouillage par le PLL
• Les modes d'économie d'énergie
Le mode de ralentissement
Mode au ralenti
Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence.
∆ contrôle du clock gate à chaque périphérique
• Températeur de surveillance programmable à 16 bits (TWT)
• Six ports
- 34/48 broches comme I/O numérique
8 broches comme entrée numérique/analogique
• ADC à 8 canaux et 10 bits
• Quatre minuteurs à 16 bits
¢ Timer 0 et Timer 1 (T0 et T1)
¢ Timer 2 et Timer 21
• Unité de multiplication/division pour les opérations arithmétiques (MDU)
• Coprocesseur CORDIC pour le calcul des fonctions trigonométriques, hyperboliques et linéaires
• MultiCAN avec 2 nœuds, 32 objets de message (MCAN)
• Unité de capture/comparaison pour la génération de signaux PWM (CCU6)
• Deux interfaces série plein duplex (UART et UART1)
• Chaîne sérielle synchrone (SSC)
• Prise en charge du débogage sur puce
1 Kbyte de ROM du moniteur (partie de la ROM de démarrage de 12 Kbyte)
64 octets de mémoire vive du moniteur
• Forfaits:

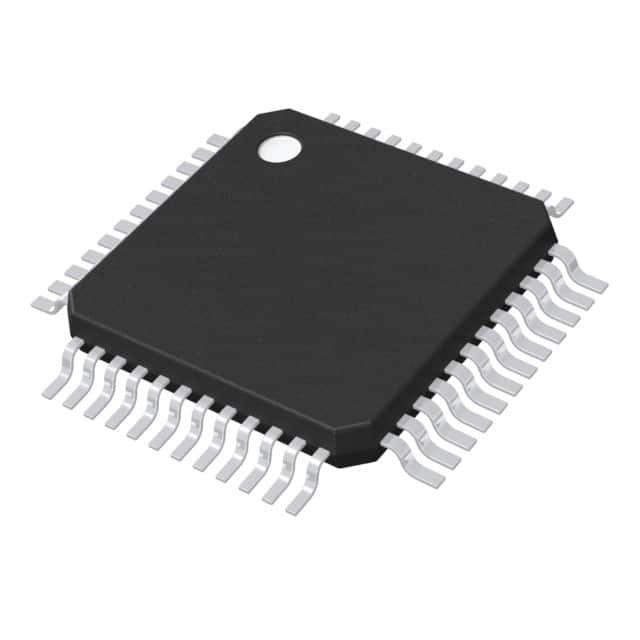

¢ PG-TQFP-48
¢ PG-TQFP-64
• Plage de température TA:
️ SAF (-40 à 85 °C)
️ SAK (-40 à 125 °C)
