SAK-XE164GM-72F80LAA 16-BIT FLASH RISC MCU Les technologies Infineon

Résumé des caractéristiques

Pour un aperçu rapide et une référence facile, les caractéristiques du XE167xM sont résumées ici.
• CPU haute performance avec pipeline à cinq étages et MPU
- 12,5 ns de cycle d'instruction à l'horloge du processeur de 80 MHz (exécution en cycle unique)
Un cycle d'addition et de soustraction de 32 bits avec résultat de 40 bits
La multiplication à un cycle (16 × 16 bits)
La division de fond (32 / 16 bits) en 21 cycles
¢ Instructions de multiplication et d'accumulation (MAC) à cycle unique
¢ Des facilités de manipulation de bits booléens améliorées
L'exécution du saut à cycle zéro
¢ Instructions complémentaires pour le support des systèmes HLL et des systèmes d'exploitation
¢ conception basée sur des registres avec plusieurs banques de registres variables
¢ Prise en charge rapide de la commutation de contexte avec deux banques de registre locales supplémentaires
16 Mo d'espace d'adresse linéaire total pour le code et les données
¥ 1024 octets sur la surface du registre de fonction spéciale de la puce (compatible avec la famille C166)
Unité de protection de la mémoire intégrée (MPU)
• Système d'interruption avec 16 niveaux de priorité pour 96 sources maximum
¢ Entrées externes sélectionnables pour la génération d'interruptions et le réveil
Le taux d'échantillonnage le plus rapide 12,5 ns
• Transfert de données à cycle unique à huit canaux avec contrôleur d'événement périphérique (PEC), les pointeurs 24 bits couvrent l'espace d'adresse total
• Génération d'horloges à partir de sources d'horloges internes ou externes, à l'aide d'un PLL sur puce ou d'un prescaler
• Vérificateur CRC matériel avec polynôme programmable pour surveiller les zones de mémoire sur la puce
• Modules de mémoire sur puce
8 Kbytes de RAM en veille sur la puce (SBRAM)
2 Kbytes de mémoire vive à double port sur puce (DPRAM)
¢ jusqu'à 16 Kbytes de SRAM (DSRAM) de données sur puce
¢ jusqu'à 32 Kbytes de SRAM de programme/données sur puce (PSRAM)
¢ jusqu'à 576 Kbytes de mémoire de programme sur puce (mémoire flash)
Protection du contenu de la mémoire par code de correction d'erreur (ECC)
• Modules périphériques sur puce
Unité de chronométrage multifonctionnelle à usage général avec 5 chronomètres
¢ Unité de capture/comparaison à usage général à 16 canaux (CAPCOM2)
¢ Jusqu'à 4 unités de capture/comparaison pour la génération de signaux PWM flexibles (CCU6x)
Deux convertisseurs A/D synchronisables avec un total de 24 canaux, résolution de 10 bits, temps de conversion inférieur à 1 μs, pré-traitement des données en option (réduction des données, vérification de la portée), détection des fils cassés
- Jusqu'à 8 canaux d'interface série à utiliser comme UART, LIN, canal synchrone à grande vitesse (SPI), interface de bus IIC (adressage à 10 bits, 400 kbit/s), interface IIS
Interface MultiCAN sur puce (rév. 2.0B active) avec jusqu'à 128 objets de message (Full CAN/Basic CAN) sur jusqu'à 6 nœuds CAN et fonctionnalité de passerelle
¢ Températeur système sur puce et horloge en temps réel sur puce
• Jusqu'à 12 Mo d'espace d'adresse externe pour le code et les données
¢ Caractéristiques du bus externe programmables pour différentes gammes d'adresses
¢ bus d'adresse/de données externes multiplexés ou démultiplexés
La largeur du bus d'adresses sélectionnable
¢ largeur du bus de données de 16 bits ou de 8 bits
5 signaux de sélection de puce programmables
L'appui à l'arbitrage des bus de retenue et de retenue
• alimentation unique de 3,0 V à 5,5 V
• Horloge et oscillateur de surveillance programmables
• Jusqu'à 119 lignes d'E/S à usage général
• Les chargeurs bootstrap sur puce
• Prise en charge par une gamme complète d'outils de développement, y compris les compilateurs C, les paquets d'assemblage de macro, les émulateurs, les tableaux d'évaluation, les débogueurs HLL, les simulateurs, les démonteurs d'analyseurs logiques,les tableaux de programmation
• Prise en charge du débogage sur la puce via le port d'accès au périphérique (DAP) ou l'interface JTAG

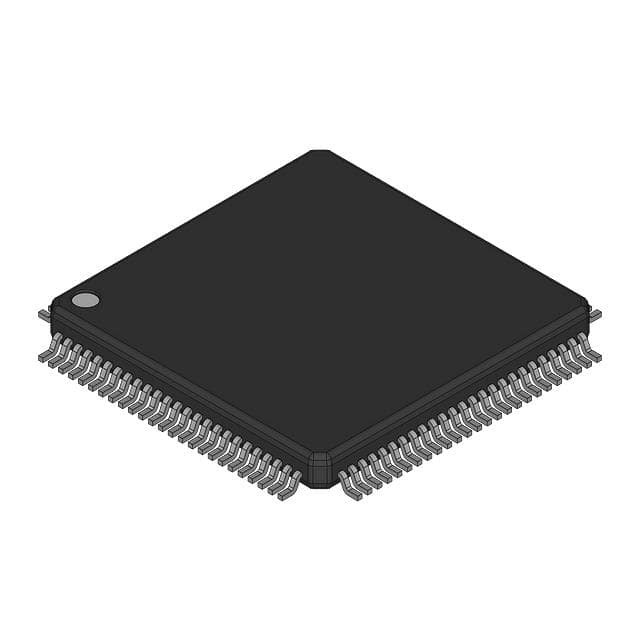

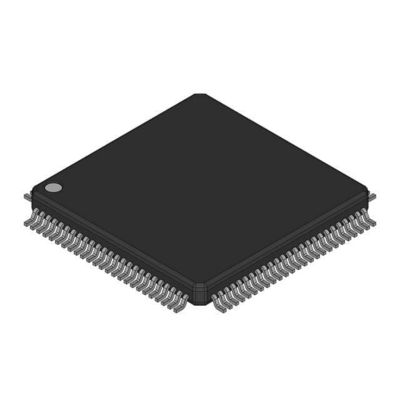

• Paquet LQFP vert à 144 broches, largeur de 0,5 mm (19,7 mil)
