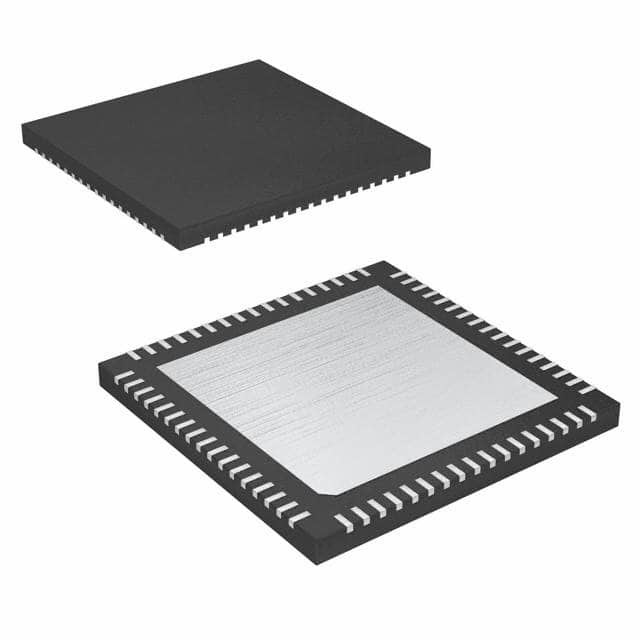

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN Infineon Technologies

Description générale

PSoC® 5LP est un véritable système intégré programmable sur puce, intégrant des périphériques analogiques et numériques configurables, une mémoire et un microcontrôleur sur une seule puce.L'architecture PSoC 5LP améliore les performances grâce à:
■ Core ARM Cortex-M3 32 bits plus contrôleur DMA jusqu'à 80 MHz
■ Ultra faible puissance avec la plus large plage de tension de l'industrie
■ Les périphériques numériques et analogiques programmables permettent des fonctions personnalisées
■ Routage flexible de toute fonction de périphérique analogique ou numérique vers n'importe quelle broche
Les dispositifs PSoC utilisent une architecture système-sur-puce hautement configurable pour la conception de contrôle intégré.Un seul dispositif PSoC peut intégrer jusqu'à 100 fonctions périphériques numériques et analogiques, ce qui réduit le temps de conception, l'espace des cartes, la consommation d'énergie et le coût du système tout en améliorant la qualité du système.

Caractéristiques

■ Caractéristiques de fonctionnement
□ Plage de tension: de 1,71 à 5,5 V, jusqu'à 6 domaines de puissance
□ Plage de température (ambient) de 40 à 85 °C [1]
□ Opération en courant continu à 80 MHz
□ Les modes de puissance
• Mode actif 3,1 mA à 6 MHz et 15,4 mA à 48 MHz
• en mode veille de 2 μA
• Mode d'hibernation de 300 nA avec rétention de la RAM
□ Régulateur de boost de 0,5 V d'entrée à 5 V de sortie
■ Performance
□ CPU ARM Cortex-M3 32 bits, 32 entrées d'interruption
□ Contrôleur d'accès direct à la mémoire (DMA) à 24 canaux
■ Les souvenirs
□ Flash de programme jusqu'à 256 Ko, avec cache et fonctionnalités de sécurité
□ Jusqu'à 32 Ko de flash supplémentaire pour le code de correction d'erreur (ECC)
□ Jusqu'à 64 Ko de mémoire vive
□ 2 Kb EEPROM
■ périphériques numériques
□ Quatre blocs de chronométrage, de compteur et de PWM (TCPWM) de 16 bits
□ I2C, vitesse de bus de 1 Mbps
□ Interface périphérique à pleine vitesse (FS) certifiée USB 2.0 de 12 Mbps (TID # 10840032) utilisant un oscillateur interne [2]
D 20 à 24 blocs numériques universels (UDB), programmables pour créer n'importe quel nombre de fonctions:
• les compteurs, les PWM, les compteurs de temps à 8 bits, 16 bits, 24 bits et 32 bits
• les interfaces I2C, UART, SPI, I2S, LIN 2.0
• vérification cyclique de la redondance (CRC)
• Les générateurs de séquences pseudo-aléatoires (PRS)
• Décodeurs de quadrature
• Fonctions logiques au niveau de la passerelle
■ Réglage de l'horloge
□ Oscillateur interne de 3 à 74 MHz, précision de 2% à 3 MHz
□ un oscillateur en cristal extérieur de 4 à 25 MHz
□ Génération d'horloge PLL interne jusqu'à 80 MHz
□ Oscillateur interne à faible puissance à 1, 33 et 100 kHz
□ Oscillateur de cristal de montre externe à 32,768 kHz
□ 12 diviseurs d'horloge routables vers n'importe quel périphérique ou I/O
■ périphériques analogiques
□ ADC SAR à 12 bits
□ DAC à 8 bits
□ Deux comparaisons
□ CapSense®, jusqu'à 62 capteurs
□ 1,024 V ± 1% de référence de tension interne
■ Système d'E/S polyvalent
D 46 à 72 broches d'entrée/sortie ¥ jusqu'à 62 broches d'entrée/sortie générales (GPIO)
□ Jusqu'à huit broches d'entrée/sortie (SIO) performantes
• évier de courant de 25 mA
• seuil d'entrée et de sortie programmable
• peut servir de comparateur général
• Capacité d'échange à chaud et tolérance à la surtension
□ Deux broches USBIO pouvant servir de GPIO
□ Routez n'importe quel périphérique numérique ou analogique vers n'importe quel GPIO
□ Disque LCD direct depuis n'importe quel GPIO, jusqu'à 46 × 16 segments
□ le soutien de CapSense de n'importe quel GPIO
□ Voltages d'interface de 1,2 V à 5,5 V, jusqu'à quatre domaines de puissance
■ Programme, débogage et traçage
□ Interfaces JTAG (4 fils), série de débogage des fils (SWD) (2 fils), visualiseur à fil unique (SWV) et Traceport (5 fils)
□ Modules de débogage et de traçage ARM intégrés dans le noyau du processeur
□ La programmation du bootloader par l'intermédiaire d'interfaces I2C, SPI, UART, USB et autres
■ Options de forfait: QFN à 68 broches, TQFP à 100 broches et CSP à 99 broches
■ soutien au développement avec l'outil gratuit PSoC CreatorTM
□ Assistance à la conception de schémas et de firmware
D Plus de 100 composants PSoCTM intègrent plusieurs circuits intégrés et interfaces système dans un seul PSoC.Faire glisser et déposer des icônes de composants pour concevoir des systèmes dans PSoC Creator.
□ Inclut le compilateur GCC gratuit, prend en charge le compilateur Keil/ARM MDK
□ Prend en charge la programmation et le débogage des appareils
