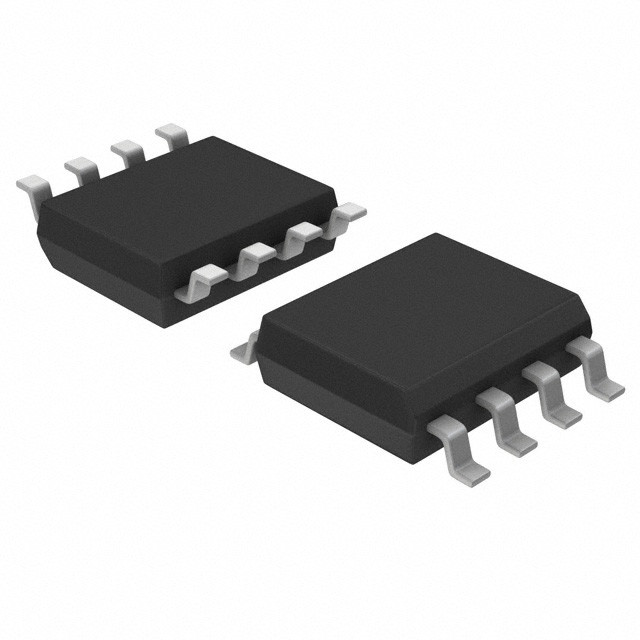

MC9S08PL4CSC IC MCU 8BIT 4KB FLASH 8SOIC N✖P États-Unis Inc.

Principales caractéristiques

• Unité centrale de traitement S08 de 8 bits (CPU)
️ jusqu'à 20 MHz de bus à 2,7 V à 5,5 V de diamètre
une plage de température de -40 °C à 105 °C
Supports jusqu'à 40 sources d'interruption/réinitialisation
Supports jusqu'à quatre niveaux d'interruption imbriquée
La mémoire sur la puce
¢ Jusqu'à 16 Ko de lecture/programmation/effacement en mode flash
tension et température de fonctionnement
¢ EEPROM jusqu'à 256 octets; secteur d'effacement de 2 octets;
programme et efface pendant l'exécution du flash
¢ jusqu'à 2048 octets de mémoire à accès aléatoire (RAM)
Protection de l'accès au flash et à la RAM
• Les modes d'économie d'énergie
Un mode d'arrêt à faible consommation; attente à faible consommation
le mode
L'horloge périphérique active le registre peut désactiver les horloges
modules inutilisés, réduisant les courants; permet aux horloges de
restent activés pour des périphériques spécifiques en mode stop3
• Les horloges
¢ Oscillateur (XOSC) - Pierce contrôlé par boucle
d'une puissance de sortie de l'enveloppe supérieure à 50 W
31.25 kHz à 39.0625 kHz ou 4 MHz à 20 MHz
¢ source d'horloge interne (ICS) - contenant une fréquence
à boucle verrouillée (FLL) contrôlée par un système interne ou externe
référence; découpage de précision de la référence interne
permettant une déviation de 1% sur toute la plage de température de 0
°C à 70 °C et déviation de 2% sur l'ensemble
température de fonctionnement: jusqu'à 20 MHz
• Protection du système
¢ chien de garde avec source d'horloge indépendante
¢ Détection de basse tension avec réinitialisation ou interruption
points de déplacement sélectifs
Détection illégale du code opérationnel avec réinitialisation
Détection d'adresse illégale avec réinitialisation
• Soutien au développement
Interface de débogage en arrière-plan à fil unique
La capacité de trois points de rupture
réglage pendant le débogage en circuit
Module de débogage de l'émulateur de circuit intégré (ICE) sur puce
contenant deux comparateurs et neuf modes de déclenchement
• périphériques
ACMP - un comparateur analogique avec les deux positifs
et des entrées négatives; interruption sélectionnable séparément
sur la production de comparaison en hausse et en baisse; filtrage
L'ADC - 12 canaux, résolution de 12 bits; 2,5 μs
temps de conversion; tampons de données avec option
marque d'eau; fonction de comparaison automatique; fonction interne
le canal de référence de bande passante; fonctionnement en mode arrêt;
déclencheur matériel facultatif
¢ CRC - vérification de la redondance cyclique programmable
le module
- deux modules de modulateurs de chronomètre flexibles comprenant
un 6 canaux et un 2 canaux; 16 bits
compteur; chaque canal peut être configuré pour l'entrée
capture, comparaison de sortie, aligné sur les bords ou au centre
Mode PWM
¢ IIC - Un module de circuit intégré; jusqu'à 400
kbps; fonctionnement multi-maître; esclave programmable
adresse; prise en charge du mode de diffusion et de 10 bits
s'attaquer à la SMBUS et à la PMBUS;
MTIM - Une minuterie modulo avec prescaler à 8 bits et
Interruption de débordement
RTC - compteur de chronomètre en temps réel (RTC) de 16 bits
¢ SCI - deux interfaces de communication en série (SCI/
Modules UART) avec une rupture de 13 bits facultative;
non-retour à zéro (NRZ); soutien à l'extension LIN
SPI - une interface périphérique série de 8 bits (SPI)
les modules; bidirectionnels à double fil ou à fil unique;
mode maître ou mode esclave
¢ STI - prise en charge jusqu'à 16 électrodes externes;
un déclencheur de balayage par logiciel ou matériel configurable; entièrement
Prise en charge de la bibliothèque de logiciels de détection tactile N✖P;
capacité de réveiller la MCU en mode stop3
• Entrée/sortie
¢ Jusqu'à 37 GPIO, dont une seule broche de sortie
Un module d'interruption de clavier de 8 bits (KBI)
Deux véritables broches de sortie à drainage ouvert
Quatre broches d'évier à courant ultra-haute supportant un courant source/évier de 20 mA
• Options de forfait
️ LQFP à 44 broches
️ LQFP à 32 broches
️ SOIC à 20 broches; TSSOP à 20 broches
¢ TSSOP à 16 broches
