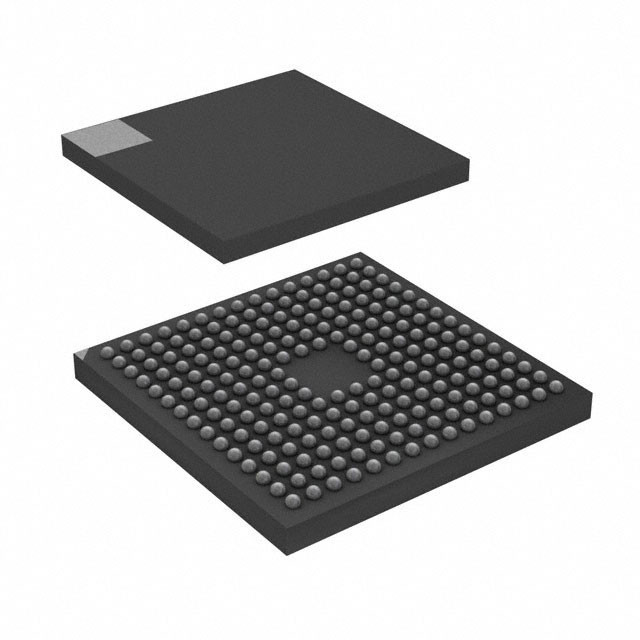

STM32F746NGH6 IC MCU 32BIT 1MB FLASH 216TFBGA STMicroélectronique

Définition

Les appareils STM32F745xx et STM32F746xx sont construits autour du noyau RISC ARM® Cortex®-M7 32 bits haute performance, qui peut fonctionner jusqu'à 216 MHz.Le noyau Cortex®-M7 dispose d'une unité à virgule flottante unique (SFPU) qui prend en charge toutes les instructions et formats de traitement de données de précision unique ARM®Il comprend également un ensemble complet d'instructions DSP ainsi qu'une unité de protection de la mémoire (MPU), qui améliore la sécurité du programme.Les périphériques STM32F745xx et STM32F746xx intègrent des mémoires intégrées à haute vitesse avec une mémoire flash allant jusqu'à 1 Mbyte, 320 Kbytes de SRAM (dont 64 Kbytes de RAM TCM pour les données critiques en temps réel), 16 Kbytes de RAM TCM pour les instructions (pour les routines critiques en temps réel),4 Kbytes de SRAM de secours disponibles en mode à faible consommation, et une large gamme d'E/S et de périphériques améliorés connectés à deux bus APB, deux bus AHB,une matrice de bus multi-AHB de 32 bits et une interconnexion AXI multicouche prenant en charge l'accès aux mémoires internes et externes.

Caractéristiques

• Noyau: processeur ARM® Cortex®-M7 32 bits avec FPU, accélérateur en temps réel adaptatif (ART AcceleratorTM) et cache L1: cache de données de 4 KB et cache d'instructions de 4 KB,permettant l'exécution à l'état d'attente 0 à partir de la mémoire Flash intégrée et des mémoires externes, fréquence jusqu'à 216 MHz, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) et instructions DSP.
• Les souvenirs
- Jusqu'à 1 Mo de mémoire flash
- 1024 octets de mémoire OTP
¢ SRAM: 320 KB (y compris 64 KB de RAM TCM de données pour les données critiques en temps réel) + 16 KB de RAM TCM d'instruction (pour les routines critiques en temps réel) + 4 KB de SRAM de sauvegarde (disponible en mode de consommation la plus faible)
- Contrôleur de mémoire externe flexible avec jusqu'à 32 bits de bus de données: mémoires SRAM, PSRAM, SDRAM/LPSDR, SDRAM, NOR/NAND
• Quad-SPI à double mode
• Interface parallèle LCD, modes 8080/6800
• Contrôleur LCD-TFT jusqu'à résolution XGA avec accélérateur chrome-ARTTM dédié pour une création de contenu graphique améliorée (DMA2D)
• Gestion de l'horloge, des réglages et des approvisionnements
¥ 1.7 V à 3,6 V d'alimentation et d'entrée/sortie
¢ POR, PDR, PVD et BOR
¢ alimentation USB dédiée
Ossillateur de cristal de 4 à 26 MHz

Ossillateur 32 kHz pour RTC avec étalonnage
¢ RC interne 32 kHz avec étalonnage
• Faible consommation
Les modes de veille, d'arrêt et de veille
¢ fourniture VBAT pour RTC, enregistrements de sauvegarde 32×32 bits + SRAM de sauvegarde 4KB
• 3×12 bits, 2,4 MSPS ADC: jusqu'à 24 canaux et 7,2 MSPS en mode triple interleaved
• Convertisseurs D/A de 2 × 12 bits
• Jusqu'à 18 minuteurs: jusqu'à treize minuteurs de 16 bits (1 fois minuteur de 16 bits de faible puissance disponible en mode Stop) et deux minuteurs de 32 bits,chacune avec jusqu'à 4 entrées IC/OC/PWM ou compteur d'impulsions et encodeur quadrature (incrémentiel). Les 15 minuteurs fonctionnant jusqu'à 216 MHz. 2x gardiens, SysTick minuteur

• DMA à usage général: contrôleur DMA à 16 flux avec FIFO et support d'éclatement
• Mode de débogage
Les interfaces SWD et JTAG
¢ Cortex®-M7 Trace MacrocellTM
• Jusqu'à 168 ports d'entrée/sortie avec capacité d'interruption
¢ jusqu'à 164 entrées/sorties rapides jusqu'à 108 MHz
¢ jusqu'à 166 V/O tolérants
• Jusqu'à 25 interfaces de communication
¢ jusqu'à 4× interfaces I2C (SMBus/PMBus)
¢ Jusqu'à 4 USARTs/4 UARTs (27 Mbit/s, interface ISO7816, LIN, IrDA, contrôle du modem)
¢ Jusqu'à 6 SPI (jusqu'à 50 Mbit/s), 3 avec I2S simplex muxé pour une précision de classe audio via PLL audio interne ou horloge externe
2 x IAC (interface audio en série)
L'interface de détection de l'écran de l'appareil
L'interface SPDIFRX
¢ HDMI-CEC
• Connectivité avancée
¢ Dispositif USB 2.0 à pleine vitesse/hôte/contrôleur OTG avec PHY intégré
¢ Dispositif/hôte/contrôleur OTG USB 2.0 haute vitesse/à pleine vitesse avec DMA dédié, PHY et ULPI à pleine vitesse intégrés à la puce
10/100 Ethernet MAC avec DMA dédié: prend en charge le matériel IEEE 1588v2, MII/RMII
• Interface de caméra parallèle de 8 à 14 bits jusqu'à 54 Mbyte/s
• Générateur de nombres aléatoires
• Unité de calcul du CRC
• RTC: précision de la seconde, calendrier matériel
• Identifiant unique 96 bits
