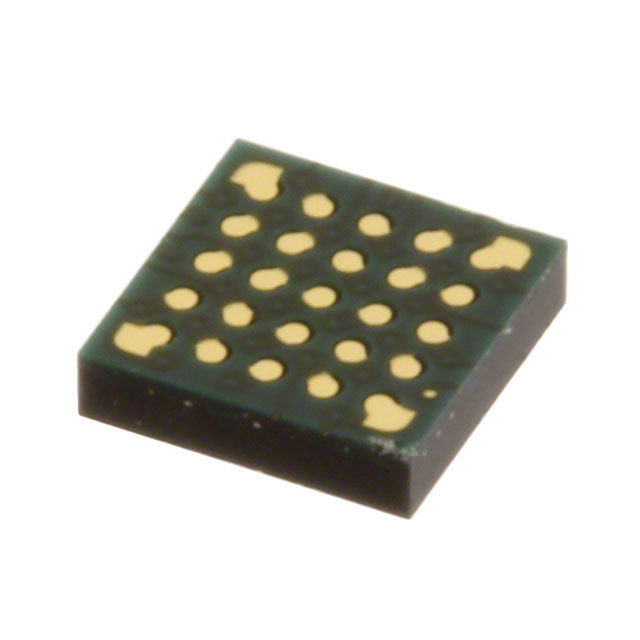

R5F10E8EALA#U0 IC MCU 16BIT 64KB FLASH 25LGA Renesas Electronics America Inc. Il est fourni par les fournisseurs de services de téléphonie mobile.

Caractéristiques

Technologie à ultra-faible consommation
• fonctionnement de 1,8 V à 5,5 V à partir d'une seule alimentation
• Arrêt (RAM retenue): 0,23 μA, (LVD activé): 0,31 μ
• Snooze: 0,7 mA (UART) et 1,20 mA (ADC)
• Fonctionnement: 63 μA/MHz

Le noyau du processeur RL78 de 16 bits

• Fournit 31 DMIPS à une fréquence de fonctionnement maximale de 24 MHz
• Exécution des instructions: 86% des instructions peuvent être exécutées en 1 à 2 cycles d'horloge
• CISC Architecture (Harvard) avec un pipeline en trois étapes
• Multiplication signé et non signé: résultat de 16 x 16 à 32 bits en 1 cycle d'horloge
• MAC: résultat de 16 x 16 à 32 bits en 2 cycles d'horloge
• Changement de baril de 16 bits pour le changement et la rotation en 1 cycle d'horloge
• Fonction de débogage à 1 fil sur puce

Mémoire flash principale

• Densité: de 2 à 16 Ko
• Taille du bloc: 1 Ko
• Mémoire flash à tension unique sur puce avec protection contre l'effacement/l'écriture en bloc

Mémoire flash de données

• Flash de données avec fonctionnement en arrière-plan
• Taille du flash de données: 2 KB
• Cycles d'effacement: 1 million (en moyenne)
• Voltage d'effacement/programmation: RAM de 1,8 V à 5,5 V
• Options de taille de 256 B à 1,5 KB
• Prend en charge les opérandes ou les instructions
• Rétention de sauvegarde dans tous les modes

Ossillateur à grande vitesse

• 24 MHz avec une précision de +/- 1% sur la tension (1,8 V à 5,5 V) et la température (-20 °C à 85 °C)
• Paramètres préconfigurés: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz et 1 MHz

Réinitialisation et gestion des approvisionnements

• Moniteur/générateur de redémarrage de l'alimentation (POR)
• Détection de basse tension (LVD) avec 12 options de réglage (fonction d'interruption et/ou de réinitialisation)
