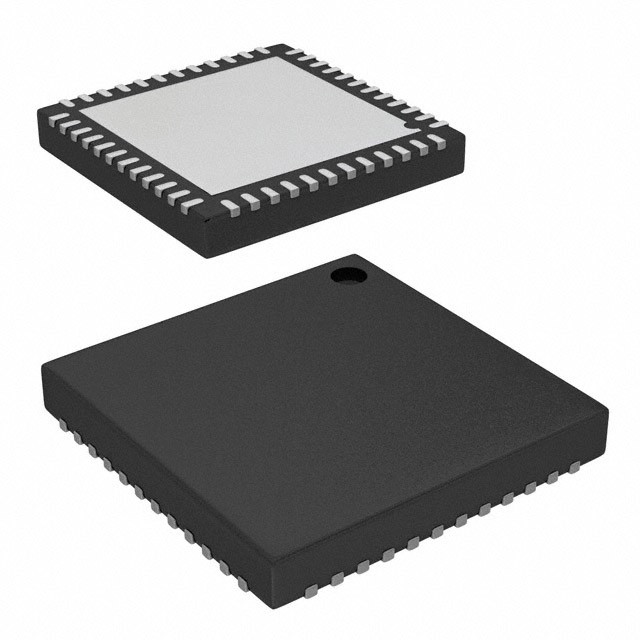

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN Infineon Technologies

Description générale

Avec sa gamme unique de blocs configurables, PSoC® 3 est une véritable solution de niveau système fournissant des fonctions périphériques de microcontrôleur (MCU), de mémoire, analogiques et numériques dans une seule puce.La famille CY8C32 offre une méthode moderne d'acquisition de signalLa capacité analogique couvre la gamme des thermocouples (près des tensions CC) aux signaux ultrasoniques.

Caractéristiques

■ un noyau de processeur à cycle unique 8051
□ Opération en courant continu à 50 MHz
□ Multiplier et diviser des instructions
□ Mémoire flash pour les programmes, jusqu'à 64 Ko, 100 000 cycles d'écriture, 20 ans de stockage et plusieurs fonctions de sécurité
□ cache flash de 512 octets
□ jusqu'à 8 KB de code de correction d'erreur flash (ECC) ou de stockage de configuration
□ Jusqu'à 8 Ko de mémoire vive
□ jusqu'à 2 Ko de mémoire électriquement effaçable programmable en lecture seule (EEPROM), 1 M cycles et 20 ans de conservation
□ Accès à la mémoire directe (DMA) de 24 canaux avec accès au bus AHB[1] multicouche
• Des descripteurs et priorités en chaîne programmables
• Prise en charge du transfert de 32 bits à bande passante élevée
■ basse tension, ultra-faible puissance
□ Large plage de tension de fonctionnement: 0,5 V à 5,5 V
□ Régulateur d'accélération à haut rendement de 0,5 V à 1,8 V à 5,0 V
□ 0,8 mA à 3 MHz, 1,2 mA à 6 MHz et 6,6 mA à 50 MHz
□ Les modes à faible consommation comprenant:
• mode veille de 1 μA avec interruption de l'horloge en temps réel (RTC) et de la détection de basse tension (LVD)
• Mode d'hibernation de 200 nA avec rétention de la RAM
■ Système d'E/S polyvalent
□ 28 à 72 entrées/sorties (62 GPIO, huit entrées/sorties spéciales (SIO), deux USBIO[2])
□ Toute GPIO à toute routabilité périphérique numérique ou analogique
□ Disque LCD direct à partir de n'importe quel GPIO, jusqu'à 46 × 16 segments [2]
□ le support CapSense® de n'importe quel GPIO[3]
□ Voltages d'interface I/O de 1,2 V à 5,5 V, jusqu'à quatre domaines
□ IRQ masqué et indépendant sur n'importe quelle broche ou port
□ Les entrées de logique transistor-transistor (TTL) au déclencheur de Schmitt
□ Toutes les GPIO configurables en haute/basse, en haute/basse, en haute Z ou en puissance élevée
□ État des broches GPIO configurable à la remise à zéro de l'alimentation (POR)
□ 25 mA de dégagement sur SIO
■ périphériques numériques
D 16 à 24 blocs numériques universels programmables basés sur PLD (UDB)
□ USB 2.0 à pleine vitesse (FS) 12 Mbps à l'aide d'un oscillateur interne [2]
□ Jusqu'à quatre chronomètres, compteurs et blocs PWM configurables à 16 bits
□ Bibliothèque de périphériques standard
• les compteurs, les PWM, les compteurs de temps à 8 bits, 16 bits, 24 bits et 32 bits
• Interface périphérique en série (SPI), émetteur-récepteur asynchrone universel (UART) et I2C
• Beaucoup d'autres disponibles dans le catalogue
□ Bibliothèque de périphériques de pointe
• vérification cyclique de la redondance (CRC)
• Générateur de séquence pseudo-aléatoire (PRS)
• Bus du réseau local d'interconnexion (LIN) 2.0
• Décodeur quadratique
■ Les périphériques analogiques (1,71 V VDDA 5,5 V)
□ 1,024 V ± 0,9% de référence de tension interne à travers la plage de 40°C à +85°C
□ ADC delta-sigma configurable avec une résolution de 8 à 12 bits
• Étape de gain programmable: de 0,25 à 16
• mode 12 bits, 192 kps, rapport signal/bruit et distorsion de 66 dB (SINAD), ± 1 bit INL/DNL
□ Un IDAC 8 bits à 8 Msp ou un VDAC 1 Msp
□ Deux comparateurs avec un temps de réponse de 95 ns
□ Le soutien de CapSense
■ Programme, débogage et traçage
□ Interfaces JTAG (4 fils), série de débogage des fils (SWD) (2 fils) et monodirecteur (SWV)
□ Huit adresses et un point de rupture des données
□ tampon de traçage d'instructions de 4 KB
□ La programmation du bootloader est prise en charge par I2C, SPI, UART, USB et autres interfaces
■ Précision, chronométrage programmable
□ Oscillateur interne de 3 à 24 MHz sur toute la plage de température et de tension
□ Oscillateur cristallin de 4 à 25 MHz pour une précision de PPM cristalline
□ Génération d'horloge PLL interne jusqu'à 50 MHz
□ L'oscillateur à cristaux de montre à 32,768 kHz
□ Oscillateur interne à faible puissance à 1, 33 et 100 kHz
■ Température et emballage
D température industrielle de 40°C à +85°C
□ Options de paquets SSOP à 48 broches, QFN à 48 broches, QFN à 68 broches et TQFP à 100 broches
