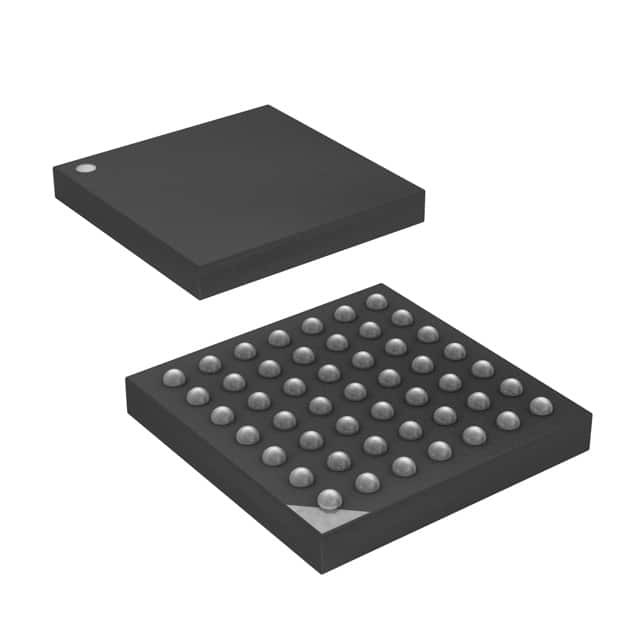

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA Technologie à puce

Résumé

L'ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR.,L'ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P atteint des débits approchant 1 MIPS par MHz, ce qui permet au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
131 Instructions puissantes Exécution de la plupart des cycles d'une heure
32 x 8 Registres de travail à usage général
Opération entièrement statique
¢ jusqu'à 20 MIPS à 20 MHz
¢ Multiplicateur à 2 cycles sur puce
• Segments de mémoire non volatils à haute résistance
16/32/64/128K bytes de mémoire de programme flash auto-programmable dans le système
¢ 512B/1K/2K/4K bytes EEPROM
¢ 1/2/4/16K bytes SRAM interne
Les cycles d'écriture et d'effacement: 10 000 flash/ 100 000 EEPROM
Réservation des données: 20 ans à 85°C/ 100 ans à 25°C (1)
️ Section de code de démarrage facultative avec des bits de verrouillage indépendants
Programmer le système par le programme de démarrage sur la puce
Véritable opération de lecture-écriture
¢ Blocage de programmation pour la sécurité des logiciels
• Interface JTAG (conforme à la norme IEEE 1149.1)
Capacités de balayage de bord selon la norme JTAG
– Extensive On-chip Debug Support
La programmation de flash, EEPROM, fusibles et blocs par l'intermédiaire de l'interface JTAG
• Caractéristiques périphériques
Deux compteurs/timers à 8 bits avec prescalers et modes de comparaison séparés
Un minuteur/compteur 16 bits avec prescaler séparé, mode de comparaison et mode de capture
Compteur en temps réel avec oscillateur séparé
6 canaux PWM
- 8 canaux et 10 bits
Mode différentiel avec gain sélectionnable à 1x, 10x ou 200x
Interface série à deux fils orientée vers les octets

L'interface série SPI maître/esclave
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
Interrompre et réveiller au changement de broche
• Caractéristiques spéciales du microcontrôleur
– Power-on Reset and Programmable Brown-out Detection
L'oscillateur RC à calibrage interne
Les sources d'interruption externes et internes
6 modes de sommeil: au ralenti, réduction du bruit ADC, économie d'énergie, arrêt d'alimentation, veille et
Préparation prolongée
• I/O et paquets
32 lignes d'entrée/sortie programmables
¢ PDIP à 40 broches, TQFP à 44 plombs, VQFN/QFN/MLF à 44 plaquettes
¢ DRQFN à 44 plateaux
️ 49 balles VFBGA
• Voltages de fonctionnement
¥ 1,8 à 5,5 V
• Classements de vitesse
️ 0 à 4 MHz @ 1,8 à 5,5 V
️ 0 à 10 MHz @ 2,7 à 5,5 V
️ 0 à 20 MHz @ 4,5 à 5,5 V
• Consommation électrique à 1 MHz, 1,8 V, 25°C
Activité active: 0,4 mA
¢ Mode d'arrêt de l'alimentation: 0,1 μA
Mode d'économie d'énergie: 0,6μA (y compris 32 kHz RTC)
