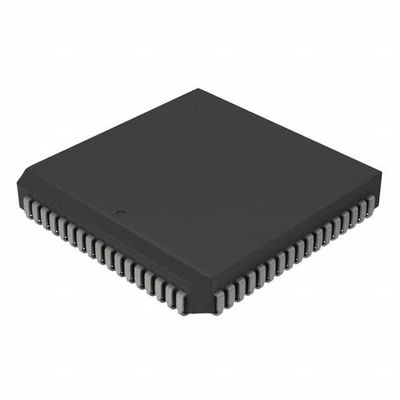

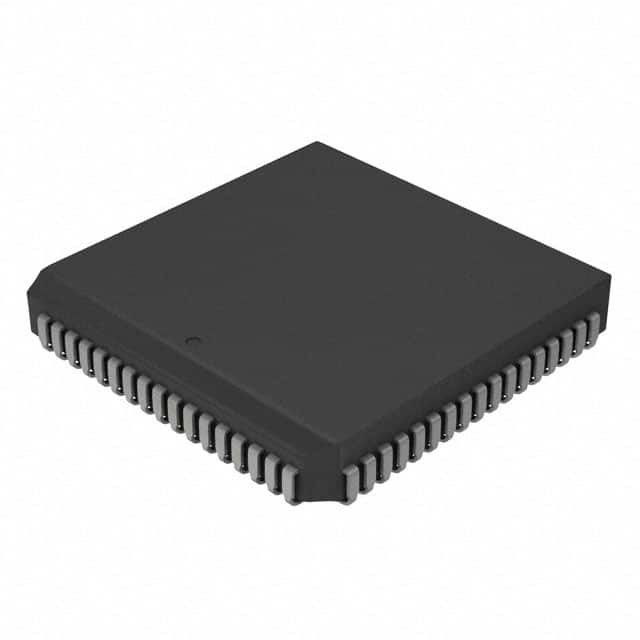

PIC18C801-I/L IC MCU 8BIT ROMLESS 84PLCC Technologie à puce électronique

Résumé du dispositif

Le présent document contient des informations spécifiques au dispositif pour les deux dispositifs suivants:

1. PIC18C601

2. PIC18C801

Le PIC18C601 est disponible en TQFP 64 broches et en PLCC 68 broches.

Un aperçu des caractéristiques est présenté au tableau 1-1.
Les diagrammes de blocs d'appareils sont fournis à la figure 1-1 pour la configuration 64/68 broches et à la figure 1-2 pour la configuration 80/84 broches.

CPU RISC à haute performance:

• Ensemble d'instructions d'architecture optimisé pour le compilateur C
• Mémoire de programme linéaire adressant jusqu'à 2 Mo
• Mémoire linéaire de données adressant à 4 Kbytes
• jusqu'à 160 ns de cycle d'instruction:
- DC - 25 MHz entrée d'horloge
- 4 MHz - 6 MHz entrée d'horloge avec PLL actif
• des instructions de 16 bits de large, un chemin de données de 8 bits de large
• Niveaux de priorité des interruptions
• Multiplicateur matériel à cycle unique 8 x 8

Caractéristiques des périphériques:

• Puits/source de courant élevé 25 mA/25 mA
• Jusqu'à 47 broches d'entrée/sortie avec commande de direction individuelle
• Trois broches d'interruption extérieures
• Module Timer0: chronomètre/compteur 8 bits/16 bits avec prescaler programmable 8 bits
• Module Timer1: chronomètre/compteur de 16 bits (base de temps pour les contreparties centrales)
• Module de chronométrage 2: chronomètre/compteur 8 bits avec registre de périodes 8 bits
• Module de chronométrage 3: chronomètre/compteur 16 bits
• Option d'horloge d'oscillateur secondaire - Timer1/Timer3
• Deux modules Capture/Compare/PWM (CCP) peuvent être configurés comme suit:
- Entrée de capture: 16 bits, résolution maximale 10 ns
- Comparer est de 16 bits, résolution max. 160 ns (TCY)
- Sortie PWM: la résolution PWM est de 1 à 10 bits Max.
Résolution de 8 bits = 99 kHz
Résolution de 10 bits = 24,4 kHz
• Port série synchrone maître (MSSP) avec deux modes de fonctionnement:
- SPITM à 3 fils (supporte les 4 modes SPI)
- Mode maître et esclave I2CTM
• Module USART adressable: Prend en charge l'interruption sur le bit d'adresse

Caractéristiques analogiques avancées:

• module convertisseur analogue/numérique à 10 bits (A/D) avec:
- Taux d'échantillonnage rapide
- Conversion disponible pendant le sommeil
- DNL = ± 1 LSb, INL = ± 1 LSb
- Jusqu'à 12 chaînes disponibles
• Module de détection de basse tension (LVD) programmable
Nom?

Caractéristiques spéciales du microcontrôleur:

• Réinitialisation de l'alimentation (POR), chronomètre de mise sous tension (PWRT) et chronomètre de démarrage de l'oscillateur (OST)
• Timer de surveillance (WDT) avec son propre oscillateur RC intégré à la puce
• RAM Boot intégrée pour l'application du chargeur de démarrage
• modes d'interface de mémoire externe 8 bits ou 16 bits
• Jusqu'à deux signaux de sélection de puces programmables par logiciel (CS1 et CS2)
• Un signal de sélection d'E/S de puce programmable (CSIO) pour l'expansion d'E/S mappée en mémoire
• Mode SLEEP pour économiser de l'énergie
• Différentes options d'oscillateur, notamment:
- boucle de verrouillage de phase 4X (d'oscillateur primaire)
- Entrée d'horloge d'oscillateur secondaire (32 kHz)

Technologie CMOS:

• Technologie CMOS à faible consommation et à grande vitesse
• Conception entièrement statique
• Large plage de tension de fonctionnement (2,0 V à 5,5 V)
• Plage de température industrielle et étendue
• Faible consommation électrique
