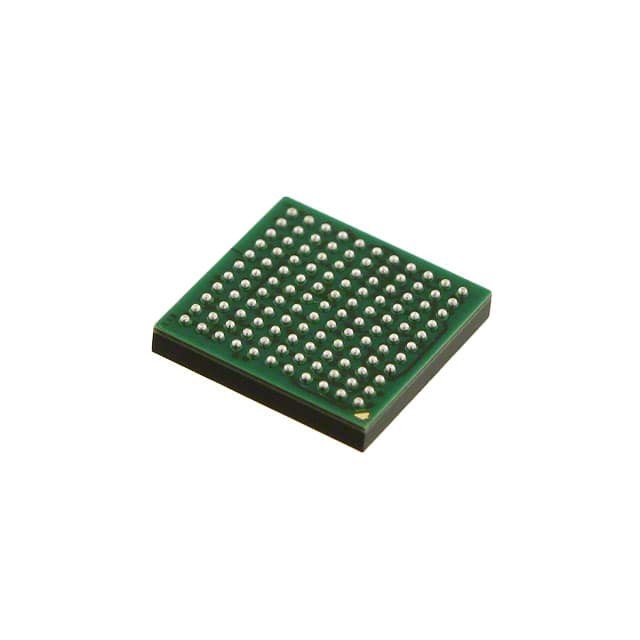

MK51DX128CMC7 IC MCU 32B 128KB FLASH 121MAPBGA N✖P États-Unis Inc.

Caractéristiques

• Caractéristiques de fonctionnement
¢ Plage de tension: de 1,71 à 3,6 V
¢ Plage de tension d'écriture flash: 1,71 à 3,6 V
-40 à 85°C
• Performance
¢ Un noyau ARM Cortex-M4 jusqu'à 100 MHz avec des instructions DSP fournissant 1,25 Dhrystone MIPS par MHz
• Mémoires et interfaces de mémoire
¢ jusqu'à 512 KB de mémoire flash de programme sur les appareils non flexmemory
¢ jusqu'à 256 Ko de mémoire flash de programme sur les appareils FlexMemory
¢ Jusqu'à 256 Ko de FlexNVM sur les périphériques FlexMemory
4 Ko de FlexRAM sur les appareils FlexMemory
Jusqu'à 128 Ko de RAM
Interface de programmation en série (EzPort)
• Les horloges
Ossillateur de cristal de 3 à 32 MHz
Ossillateur de cristal de 32 kHz
Générateur d'horloge polyvalent
• périphériques du système
¢ Plusieurs modes basse consommation pour optimiser la puissance en fonction des besoins de l'application
Unité de protection de la mémoire avec protection multi-master
- contrôleur DMA à 16 canaux, prenant en charge jusqu'à 63 sources de requête
¢ Moniteur externe de chien de garde
¢ Un chien de garde du logiciel
Unité de réveil à faible fuite
• Modules de sécurité et d'intégrité
¢ Module CRC matériel pour prendre en charge les contrôles rapides de redondance cyclique
¢ Numéro d'identification unique (ID) de 128 bits par puce
• Interface homme-machine
- Contrôleur LCD segmenté pouvant supporter jusqu'à 40 planes avant et 8 planes arrière, ou 44 planes avant et 4 planes arrière, selon la taille du paquet
L'interface du capteur tactile matériel (TSI) à faible consommation

• Modules analogiques

Un amplificateur de gain programmable (PGA) (jusqu'à x64) intégré à chaque ADC

Deux amplificateurs opérationnels
Deux amplificateurs de transimpédance
Trois comparateurs analogiques (CMP) contenant un DAC à 6 bits et une entrée de référence programmable
¢ référence de tension
• Détecteurs de temps
¢ Bloc de retard programmable
 Contrôle du moteur à huit canaux/objectif général/températeur PWM
Deux décodeurs quadratiques à 2 canaux/timers à usage général
Températeurs d'interruption périodiques
¢ Températeur à faible consommation de 16 bits
Émetteur modulateur porteur
L'horloge en temps réel
• Interfaces de communication
¢ Contrôleur USB à pleine vitesse/à basse vitesse en déplacement avec émetteur-récepteur sur puce
Trois modules SPI
2 modules I2C
5 modules de l'UART
¢ Contrôleur d'hôte numérique sécurisé (SDHC)
Module I2S
