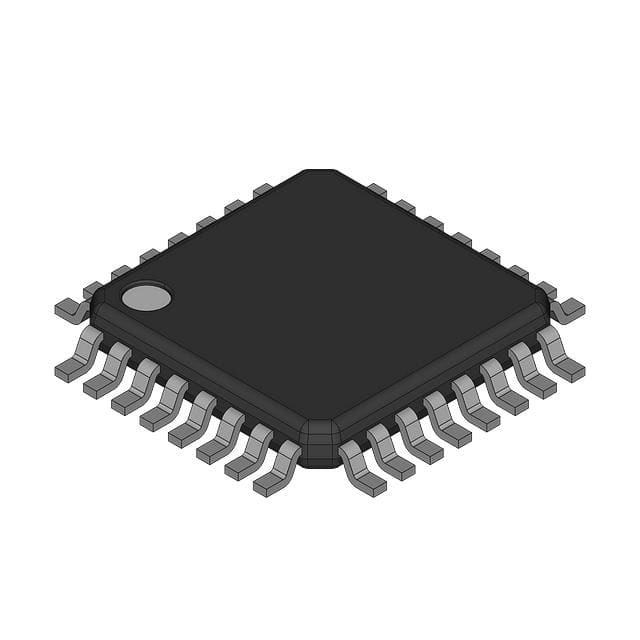

ATTINY28V-1AUR IC MCU 8BIT 2KB FLASH 32TQFP Atmel

Définition

L'ATtiny28 est un microcontrôleur CMOS de 8 bits basé sur l'architecture AVR RISC.l'ATtiny28 atteint des débits approchant 1 MIPS par MHzLe noyau AVR combine un ensemble d'instructions riche avec 32 registres de travail à usage général.

Caractéristiques

• Utilise l'architecture AVR® RISC
• AVR ¢ Architecture RISC à haute performance et à faible consommation
90 instructions puissantes l'exécution de la plupart des cycles d'horloge unique
32 x 8 Registres de travail à usage général
¢ jusqu'à 4 MIPS à 4 MHz
• Mémoire de programme non volatile
2K bytes de mémoire de programme flash
Durée: 1 000 cycles d'écriture/effacement
¢ Blocage de programmation pour la sécurité des données du programme Flash
• Caractéristiques périphériques
Interrompre et réveiller en cas d'entrée de faible niveau
Un minuteur/compteur 8 bits avec prescaler séparé
Comparateur analogique sur puce
¢ Timer de surveillance programmable avec oscillateur sur puce
️ Conducteur LED haut courant intégré avec modulation programmable
• Caractéristiques spéciales du microcontrôleur

Les sources d'interruption externes et internes
Circuit de redémarrage d'alimentation avec temps de démarrage programmable
L'oscillateur RC à calibrage interne
• Consommation électrique à 1 MHz, 2V, 25°C
¢ actif: 3,0 mA
Le mode au ralenti: 1,2 mA
¢ Mode d'arrêt de l'alimentation: < 1 μA
• I/O et paquets
11 lignes d'entrée/sortie programmables, 8 lignes d'entrée et un pilote LED à courant élevé
¢ PDIP à 28 plombs, TQFP à 32 plombs et MLF à 32 plombs
• Voltages de fonctionnement
VCC: 1,8 V à 5,5 V pour le ATtiny28V
VCC: 2,7 V - 5,5 V pour le ATtiny28L
• Classements de vitesse
0 - 1,2 MHz pour le ATtiny28V
0 - 4 MHz Pour l'ATtiny28L
