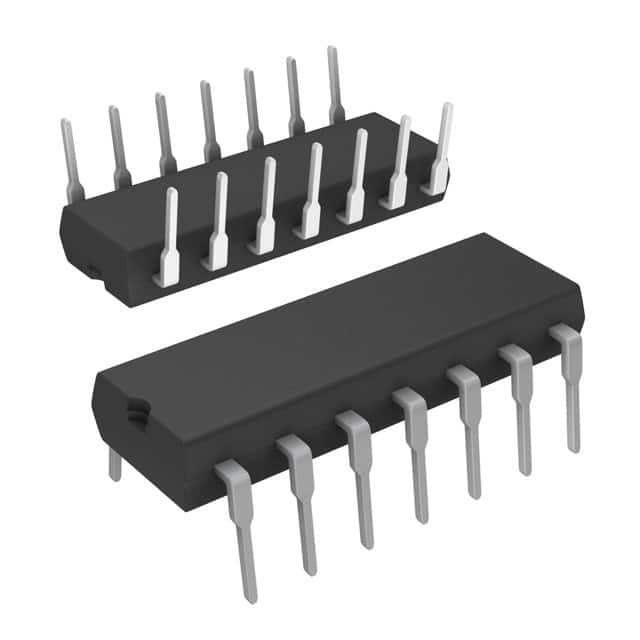

ATTINY84A-PU IC MCU 8BIT 8KB FLASH 14DIP Technologie à puce

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et faible consommation
• Architecture RISC avancée
120 instructions puissantes La plupart des cycles d'horloge
32 x 8 Registres de travail à usage général
Opération entièrement statique
• Segments de mémoire non volatils et de grande résistance
2K/4K/8K octets de mémoire flash auto-programmée
• Durée: 10 000 cycles d'écriture/effacement
¥ 128/256/512 octets de EEPROM programmable intégré au système
• Durée: 100 000 cycles d'écriture/effacement
¥ 128/256/512 octets de mémoire SRAM interne
Réservation des données: 20 ans à 85°C / 100 ans à 25°C
¢ Blocage de programmation pour l'auto-programmation Flash et EEPROM Sécurité des données
• Caractéristiques périphériques
Un chronomètre/compteur 8 bits et un 16 bits avec deux canaux PWM, chacun
¢ ADC à 10 bits
• 8 canaux à une seule extrémité
• 12 paires de canaux ADC différentiels avec gain programmable (1x / 20x)
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
Interface série universelle
• Caractéristiques spéciales du microcontrôleur
Le système de débogage sur puce de WIRE
¢ Programmeable dans le système via le port SPI
Les sources d'interruption internes et externes
• Changement de broche Interruption sur 12 broches
– Low Power Idle, ADC Noise Reduction, Standby and Power-down Modes
¢ Circuit de redémarrage amélioré de l'alimentation
- Circuits de détection programmables avec fonction de désactivation logicielle
L'oscillateur à calibrage interne
Sensor de température sur puce
• I/O et paquets
Il est disponible en QFN/MLF/VQFN à 20 broches, SOIC à 14 broches, PDIP à 14 broches et UFBGA à 15 boules.
Douze lignes d'entrée/sortie programmables
• Voltage de fonctionnement:
¥ 1,8 ¥ 5,5 V
• Grade de vitesse:
Les fréquences de fréquence de l'appareil sont fixées à 0,4 MHz @ 1,8 V
Les fréquences de fréquence de l'appareil sont fixées à 0,10 MHz @ 2,7 V
20 MHz @ 4,5 5.5V
• Plage de température industrielle: -40°C à +85°C
• Faible consommation électrique
Mode actif:
• 210 μA à 1,8 V et 1 MHz
Mode au ralenti:
• 33 μA à 1,8 V et 1 MHz
Mode d'arrêt:
• 0,1 μA à 1,8 V et à 25°C
