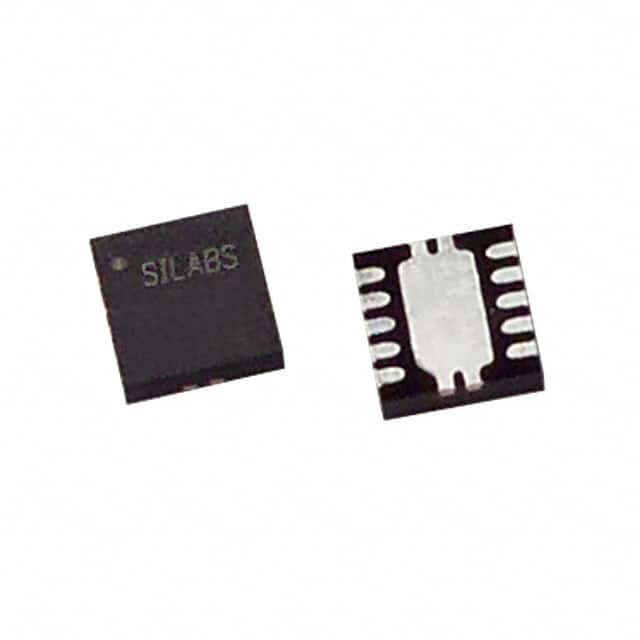

C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN Laboratoires de silicium

Vue d' ensemble du système

Les dispositifs C8051F300/1/2/3/4/5 sont des MCU entièrement intégrés à système de signal mixte sur puce. Les caractéristiques mises en évidence sont énumérées ci-dessous.

• Noyau de microcontrôleur 8051-compatible à haute vitesse (jusqu'à 25 MIPS)
• Interface de débogage intégrée au système, à pleine vitesse et non intrusive (sur puce)
• Véritable ADC 8 bits à 500 ksps à 11 canaux avec préamplificateur de gain programmable et multiplexeur analogique
(C8051F300/2 uniquement)
• Oscillateur interne programmable de précision de 25 MHz
•jusqu'à 8 kB de mémoire flash sur la puce
• 256 octets de mémoire vive sur la puce
•Interfaces série SMBus/I2C et UART améliorées mises en œuvre dans le matériel
• Trois minuteurs à 16 bits à usage général
• Matrice PCA programmable avec trois modules de capture/comparaison et un chronomètre de surveillance
fonction
• Réinitialisation de l'alimentation sur la puce, moniteur VDD et capteur de température
• Comparateur de tension sur puce
• Port d'entrée/sortie à large bande (5 V tolérant)

Périphériques analogiques

- ADC à 8 bits ("F300/2 uniquement")
• jusqu'à 500 kps
• Jusqu'à 8 entrées externes
• Gains d'amplificateur programmables de 4, 2, 1 et 0.5
• VREF à partir d'une broche externe ou d'un VDD
• Capteur de température intégré
• Entrée de démarrage de conversion externe
- Comparateur
• Hystérésis et temps de réponse programmables
• Configurable comme source d'interruption ou de réinitialisation
• Faible courant (< 0,5 μA)

Débogage sur la puce
- Le circuit de débogage sur la puce facilite le débogage intégré à pleine vitesse et non intrusif (pas d'émulateur nécessaire)
- Fournit des points de rupture, des étapes simples, des mémoires d'inspection/modification et des registres
- Des performances supérieures à celles des systèmes d'émulation utilisant des puces ICE, des capsules cibles et des prises
- Un kit de développement complet

Voltage d'alimentation de 2,7 à 3,6 V
- courant de fonctionnement typique: 6,6 mA @ 25 MHz; 14 μA @ 32 kHz
- courant typique en mode arrêt: 0,1 μA
- Plage de température: de 40 à + 85 °C

Cœur à haute vitesse 8051 μc

- architecture d'instructions en pipeline; exécute 70% des instructions en 1 ou 2 horloges système
- Jusqu'à 25 MIPS avec horloge de 25 MHz
- Gestionnaire d' interruption étendu

La mémoire
- 256 octets de mémoire vive interne
- jusqu'à 8 kB (F300/1/2/3), 4 kB (F304) ou 2 kB (F305) Flash; 512 octets sont réservés dans les appareils de 8 kB

Périphériques numériques
- 8 ports d'entrée/sortie; tous 5 V tolérants avec un courant d'égout élevé
- Ports série UART et SMBusTM améliorés par le matériel
- Trois compteurs à 16 bits généraux
- un tableau de compteur programmable de 16 bits (PCA) avec trois modules de capture/comparaison
- Mode d'horloge en temps réel utilisant PCA ou minuterie et source d'horloge externe

Sources de l'horloge
- Oscillateur interne: 24,5 MHz avec une précision de ± 2% prend en charge le fonctionnement de l'UART
- Oscillateur externe: cristal, RC, C ou horloge (mode 1 ou 2 broches)
- Peut basculer entre les sources d'horloge à la volée; utile en mode d'économie d'énergie

Le produit doit être soumis à un contrôle de conformité.
- 3 x 3 mm d'empreinte de PWB
