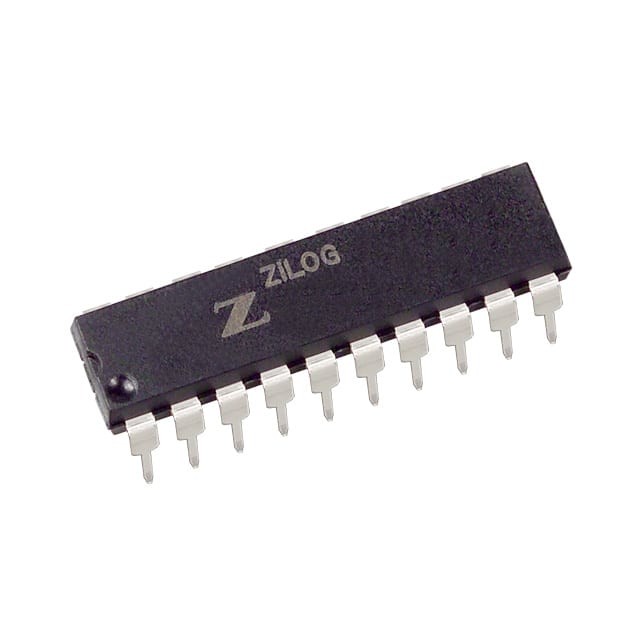

Z8F043APH020EG IC MCU 8BIT 4KB FLASH 20DIP Zilog

Résumé

La famille de produits MCU Zilog Z8 Encore est la première d'une gamme de produits de microcontrôleurs Zilog basés sur le processeur eZ8 de 8 bits.Les produits de la série XP F082A développent la vaste gamme de microcontrôleurs 8 bits de ZilogLe nouveau processeur eZ8 est compatible vers le haut avec les instructions Z8 existantes.Le riche ensemble périphérique du Z8 EncoreLa série XP F082A le rend adapté à une variété d'applications, y compris le contrôle du moteur, les systèmes de sécurité, les appareils électroménagers, les appareils électroniques personnels et les capteurs.

Caractéristiques

Les principales caractéristiques des produits de la série XP F082A comprennent:
• processeur eZ8 de 20 MHz
• Mémoire flash de 1 Ko, 2 Ko, 4 Ko ou 8 Ko avec capacité de programmation en circuit
• 256 B, 512 B ou 1 KB de mémoire vive
• jusqu'à 128 B de stockage de données non volatiles (NVDS)
• L'oscillateur de précision interne ajusté à une précision de ± 1%
• Oscillateur à cristaux externes, fonctionnant jusqu'à 20 MHz
• Convertisseur analogique-numérique (ADC) à 8 canaux et 10 bits en option
• Capteur de température sur puce en option
• Comparateur analogique sur puce
• Amplificateur opérationnel à faible puissance (LPO) optionnel sur puce
• UART à double fonctionnement
• Le générateur de débit baud UART (BRG) peut être configuré et utilisé comme minuterie de base à 16 bits
• Les encodeurs/décodeurs infrarouges conformes à l'Infrared Data Association (IrDA), intégrés
avec l'UART
• Deux minuteurs 16 bits améliorés avec capacité de capture, de comparaison et de PWM
• Timer de surveillance (WDT) avec oscillateur RC interne dédié
• Jusqu'à 20 interruptions vectorielles
• 6 à 25 broches d'entrée/sortie selon le paquet
• Jusqu'à treize broches d'entrée tolérantes à 5 V
• Jusqu'à 8 ports permettant une conduite LED directe sans résistance de limite de courant
• Débogueur sur puce (OCD)
• Protection contre le dégagement de tension (VBO)
• Détection de faible charge de batterie programmable (LVD) (uniquement pour les appareils à 8 broches)
• les références de tension de précision générées par bande passante disponibles pour l'ADC, le comparateur,
VBO et LVD
• Réinitialisation de l' alimentation (POR)
• Voltage de fonctionnement de 2,7 V à 3,6 V
• emballages de 8 à 20 et de 28 broches
• de 0°C à +70°C et de 40°C à +105°C pour les gammes de température de fonctionnement
