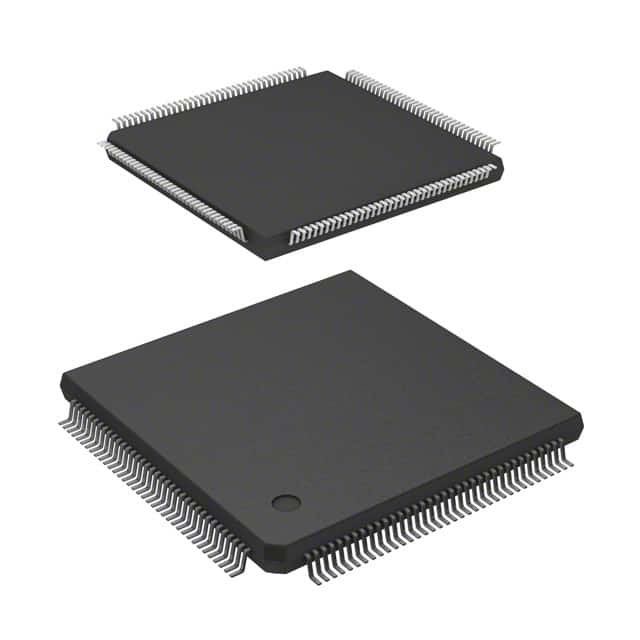

C167CRLMHABXQLA1 IC MCU 16BIT sans ROM 144MQFP Infineon Technologies

Introduction au projet

Le C167CR est un nouveau dérivé de la famille Siemens C16x de microcontrôleurs CMOS à puce unique.Il combine des performances élevées du processeur (jusqu'à 10 millions d'instructions par seconde) avec des fonctionnalités périphériques élevées et des capacités d'IO amélioréesIl fournit également une RAM à haut débit sur la puce et une génération d'horloge via PLL.

Microcontrôleur à 16 bits C167CR

● CPU à 16 bits haute performance avec pipeline à 4 étapes
● Temps de cycle d'instruction de 100 ns à 20 MHz
● 500 ns Multiplication (16 × 16 bits), division de 1 μs (32 / 16 bits)
● Facilités de manipulation de bits booléens améliorées
● Instructions supplémentaires pour le support des systèmes HLL et des systèmes d'exploitation
● Conception basée sur les registres avec plusieurs banques de registres variables
● Prise en charge du changement de contexte à cycle unique
● Génération d'horloge via PLL sur puce ou par entrée directe d'horloge
● Jusqu'à 16 Mo d'espace d'adresse linéaire pour le code et les données
● RAM interne sur puce de 2 Ko (IRAM)
● 2 KBytes de mémoire vive sur la puce (XRAM)
● Caractéristiques de bus externe programmables pour différentes gammes d'adresses
● Bus de données externe de 8 ou 16 bits
● Buses d'adresses/données externes multiplexées ou démultiplexées
● Cinq signaux de sélection de puces programmables
● Assistance en matière d'arbitrage des bus en attente et en attente
● 1024 octets de zone de registre des fonctions spéciales sur la puce
● Mode au ralenti et mode d'arrêt
● Facilités de transfert de données à cycle unique à 8 canaux à commande d'interruption via un contrôleur d'événement périphérique (PEC)
● Système d'interruption de 16 niveaux prioritaires avec 56 sources, échantillonnage jusqu'à 50 ns
● Convertisseur A/D à 10 bits de 16 canaux avec un temps de conversion de 9,7 μs
● Deux unités de capture/comparaison à 16 canaux
● Unité PWM à 4 canaux
● Deux unités de chronométrage à usage général multifonctionnelles avec 5 chronométreurs
● Deux canaux série (synchrone/asynchrone et haute vitesse-synchrone)
● Interface CAN sur puce avec 15 objets de message (Full-CAN/Basic-CAN)
● Un chronomètre de chien de garde programmable
● Jusqu'à 111 lignes d'E/S à usage général, en partie avec seuils d'entrée sélectifs et hystérésis
● Prise en charge par une multitude d'outils de développement tels que les compilateurs C, les paquets de macro-assembleurs, les émulateurs, les cartes d'évaluation, les débogueurs HLL, les simulateurs, les désassembleurs d'analyseurs logiques, les cartes de programmation
● Le chargeur bootstrap intégré à la puce
● Paquet MQFP à 144 broches (EIAJ)
