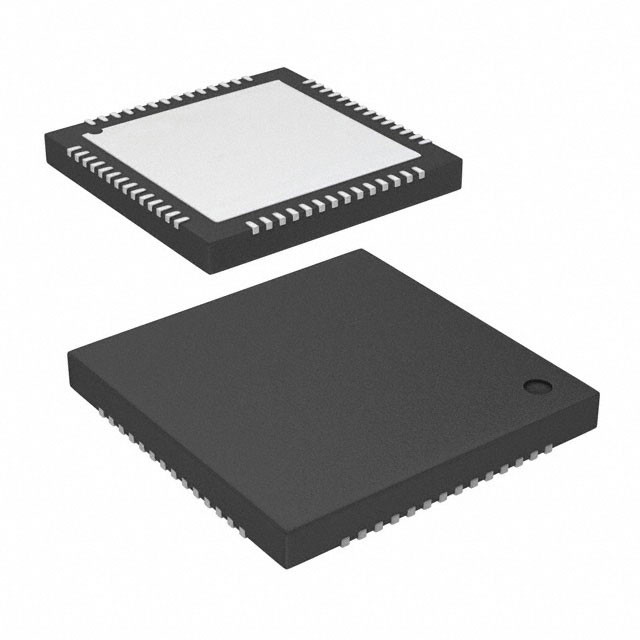

CY8C4247LQI-BL483 IC MCU 32BIT 128KB FLASH 56QFN Infineon Technologies

Description générale

PSoC® 4 est une architecture de plateforme évolutive et reconfigurable pour une famille de contrôleurs système embarqués programmables à signal mixte avec un processeur ARM® CortexTM-M0.Il combine des blocs analogiques et numériques programmables et reconfigurables avec un routage automatique flexibleLa famille de produits PSoC 4100, basée sur cette plateforme, est une combinaison d'un microcontrôleur avec logique de programmation numérique, conversion analogique en numérique haute performance,Opampes avec mode ComparateurLes produits PSoC 4100 seront entièrement compatibles avec les membres de la plateforme PSoC 4 pour les nouvelles applications et les besoins de conception.Les sous-systèmes analogiques et numériques programmables permettent une flexibilité et un réglage en champ de la conception.

Caractéristiques

Sous-système MCU 32 bits
■ CPU ARM Cortex-M0 de 24 MHz avec multiplication à cycle unique
■ Jusqu'à 32 kB de flash avec Accélérateur de lecture
■ Jusqu'à 4 kB de mémoire SRAM

Analogue programmable

■ deux opamps avec un entraînement externe et un entraînement externe
les modes d'entraînement interne à large bande passante et de comparateur et l'ADC
capacité de mise en mémoire tampon d'entrée
■ 12 bits 806 kps SAR ADC avec différentiel et à extrémité unique
modes et séquenceur de canaux avec moyenne du signal
■ deux DAC actuels (IDAC) à usage général ou capacitifs
applications de détection sur n'importe quelle broche
■ Deux comparateurs à faible consommation fonctionnant en sommeil profond

Fonctionnement à faible puissance de 1,71-V à 5,5 V

■ Mode d'arrêt 20-nA avec réveil GPIO
■ Les modes d'hibernation et de sommeil profond permettent de se réveiller
les échanges de puissance

Détection capacitive
■ Cypress CapSense Sigma-Delta (CSD) offre le meilleur de sa catégorie
SNR (>5:1) et tolérance à l'eau
■ Le composant logiciel fourni par Cypress rend le
conception de détection facile
■ réglage automatique du matériel (SmartSenseTM)
Disque LCD segmenté
■ Disque LCD pris en charge sur toutes les broches (communes ou segmentées)
■ Fonctionne en mode veille avec 4 bits de mémoire par broche

Communication en série

■ Deux communications sérielles reconfigurables en temps d'exécution indépendantes
des blocs cationnels (SCB) avec I2C, SPI ou UART reconfigurables
fonctionnalité

Temps et modulation de la largeur d'impulsion

■ Quatre modulateurs de largeur d'impulsion de 16 bits (TCPWM)
des blocs
■ Les modes axés sur le centre, le bord et le pseudo-aléatoire
■ l'activation par comparaison des signaux de déclenchement pour les moteurs et les moteurs
autres applications logiques numériques de haute fiabilité (Continue...)
