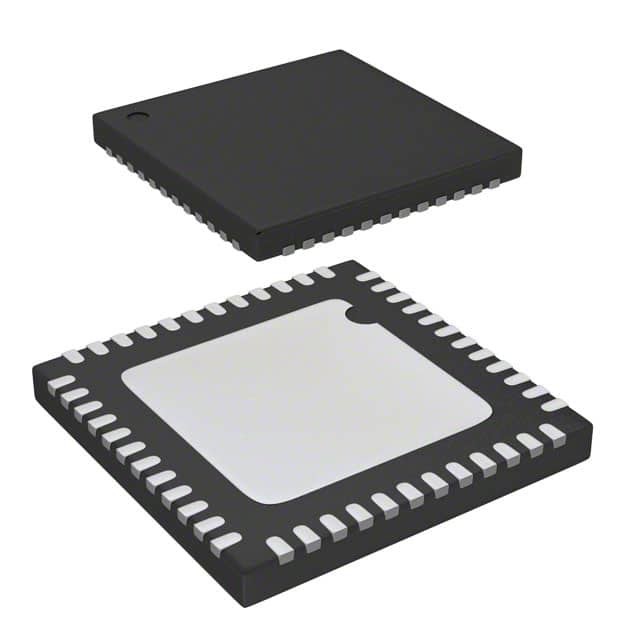

C8051F501-IM IC MCU 8BIT 64KB FLASH 48QFN Laboratoires de silicium

Vue d' ensemble du système

La famille de dispositifs C8051F52x/F52xA/F53x/F53xA est constituée de MCU à puce à système de signal mixte entièrement intégrés à faible consommation. Les caractéristiques mises en évidence sont énumérées ci-dessous.1 pour la sélection des caractéristiques spécifiques du produit.

■ Un noyau de microcontrôleur 8051-compatible à haute vitesse (jusqu'à 25 MIPS)

■ Interface de débogage intégrée au système, à pleine vitesse et non intrusive (sur puce)
■ Un véritable ADC de 12 bits à 200 kps avec multiplexeur analogique et jusqu'à 16 entrées analogiques
■ un oscillateur interne programmable de 24,5 MHz de précision à ± 0.5% sur toute la plage de température et pour les tensions VDD supérieures ou égales à la sortie minimale du régulateur de tension sur puce au réglage basL'oscillateur se situe à +1,0% pour les tensions VDD inférieures à ce réglage de sortie minimum.
■ jusqu'à 7680 octets de mémoire flash sur puce
■ 256 octets de mémoire vive sur la puce
■ Interfaces sérielles UART et SPI améliorées mises en œuvre dans le matériel
■ LIN 2.1 périphérique (compatible à l'arrière, modes maître et esclave)
■ Trois minuteurs à 16 bits à usage général
■ Matrice PCA programmable avec trois modules de capture/comparaison et fonction Watchdog Timer
■ Réinitialisation de l'alimentation sur puce, moniteur VDD et capteur de température
■ Comparateur de tension sur puce
■ Jusqu'à 16 ports d'entrée/sortie

Périphériques analogiques

- Un ADC à 12 bits
• Débit programmable jusqu'à 200 kps
• Jusqu'à 6/16 des entrées externes
• Générateur d'interruption vitré dépendant des données
• Capteur de température intégré
- Comparateur
• Hystérésis et temps de réponse programmables
• Configurable comme source de réveil ou de réinitialisation
• Faible courant
- Détecteur POR/Brownout.
- Voltage de référence 1,5 et 2,2 V (programable)
Débogage sur la puce
- Le circuit de débogage sur la puce facilite le débogage intégré à pleine vitesse et non intrusif (pas d'émulateur nécessaire)
- Fournit des points de rupture, un seul pas
- Inspecter/modifier la mémoire et les registres
- Un kit de développement complet
Voltage d'alimentation de 2,0 à 5,25 V
- Régulateur LDO intégré
Noyau à haute vitesse 8051 μC
- architecture d'instructions en pipeline; exécute 70% des instructions en 1 ou 2 horloges système
- jusqu'à 25 MIPS avec une horloge système de 25 MHz
- Gestionnaire d' interruption étendu
La mémoire
- 8/4/2 kB Flash; Byte intégré au système programmable dans 512 secteurs d'octets
- 256 octets de mémoire vive interne
Périphériques numériques
- 16/6 ports d'entrée/sortie; poussée-tirée ou drainage ouvert, tolérant 5 V
- Hardware SPITM, et le port série UART
- LIN 2.1 Contrôleur (capable Master et Slave); aucun cristal requis
- Trois compteurs à 16 bits à usage général
- Matrice de compteur/régulateur programmable à 16 bits avec trois modules de capture/comparaison, WDT
Sources de l'horloge
- Oscillateurs internes: 24,5 MHz ± 0,5% de précision prend en charge le fonctionnement UART et LIN-Master
- Oscillateur externe: Crystal, RC, C ou Clock (mode 1 ou 2 broches)
- Peut basculer entre les sources d'horloge à la volée
Les colis
- DFN à 10 broches (3 x 3 mm)
- QFN à 20 broches (4 x 4 mm)
- TSSOP à 20 broches
Automobile qualifiée
- Plage de température: de 40 à + 125 °C
