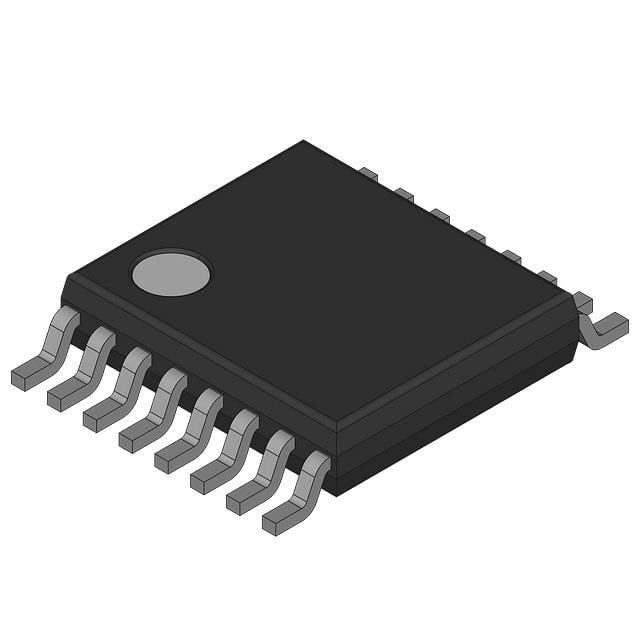

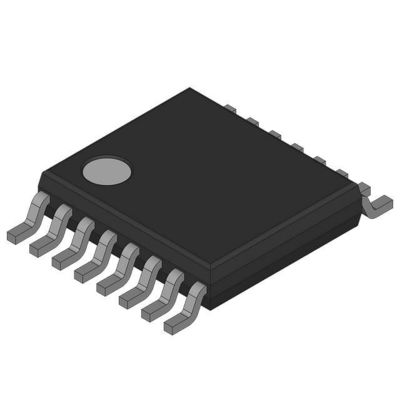

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP Semi-conducteur à échelle libre

Description générale

Introduction au projet
Le MC68HC908QY4A est un membre de la famille de microcontrôleurs à 8 bits (MCU) à faible coût et haute performance M68HC08.Tous les MCU de la famille utilisent l'unité de processeur central M68HC08 améliorée (CPU08) et sont disponibles avec une variété de modules., les tailles et les types de mémoire et les types de paquets.

Caractéristiques

Les caractéristiques sont les suivantes:
• CPU M68HC08 à haute performance
• Code d'objet entièrement compatible vers le haut avec la famille M68HC05
• 5 V et 3 V de tension de fonctionnement (VDD)
• fonctionnement du bus interne à 8 MHz à 5 V, 4 MHz à 3 V
• Oscillateur interne découpable
¢ Logiciel sélectionnable pour le fonctionnement du bus interne de 1 MHz, 2 MHz ou 3,2 MHz
Capacité de découpage à 8 bits
- ± 25% non découpé
¢ Réductible à environ 0,4% ((1)
• Plage d'oscillateur de cristal sélectionnable par logiciel, 32 ̊100 kHz, 1 ̊8 MHz et 8 ̊32 MHz
• Horloge d'entrée configurable par logiciel provenant d'une source interne ou externe
• Réveil automatique à partir de la fonction STOP à l'aide d'une source d'horloge RC interne dédiée de 32 kHz ou d'un bus
• Mémoire FLASH programmable intégrée à l'application

¢ Moniteur ROM contenant des routines de programme/suppression appelées par l'utilisateur
La sécurité par flash (2)
• Mémoire à accès aléatoire (RAM) intégrée à la puce
• Module à interface de chronométrage (TIM) à 16 bits à deux canaux
• Convertisseur analogique-numérique (ADC) à 10 bits à 6 canaux avec canal de référence intermédiaire interne (ADC10)
• Jusqu'à 13 lignes d'entrée/sortie bidirectionnelles et une seule entrée:
6 partagés avec le KBI
6 partagés avec ADC
¢ Deux partagés avec TIM
Une entrée partagée uniquement avec IRQ

¢ Pullups sélectibles sur tous les ports, sélectibles sur une base de bit individuel
La fonctionnalité de trois états sur toutes les broches de port
• Interruption du clavier à 6 bits avec fonction de réveil (KBI)
¢ programmable pour la détection de la montée/baisse ou de la hauteur/baisse
• Caractéristiques du module inhibiteur basse tension (LVI):
Le point de départ sélectionnable par logiciel
• Caractéristiques de protection du système:
¢ contrôle du bon fonctionnement de l'ordinateur (COP)
Détection de basse tension avec réinitialisation
Détection illégale du code opérationnel avec réinitialisation
Détection d'adresse illégale avec réinitialisation
• épingle d'interruption asynchrone externe avec pullup interne (IRQ) partagée avec une épingle d'entrée générale
• épingle de réinitialisation asynchrone principale avec pullup interne (RST) partagé avec épingle d'entrée/sortie (E/S) à usage général
• Registres d'E/S mappés en mémoire
• modes d'arrêt et d'attente économes en énergie
• MC68HC908QY4A, MC68HC908QY2A et MC68HC908QY1A sont disponibles dans les paquets suivants:
¢ Un emballage en plastique à double ligne à 16 broches (PDIP)


• MC68HC908QT4A, MC68HC908QT2A et MC68HC908QT1A sont disponibles dans les paquets suivants:
¢ PDIP à huit broches
️ SOIC à 8 broches
