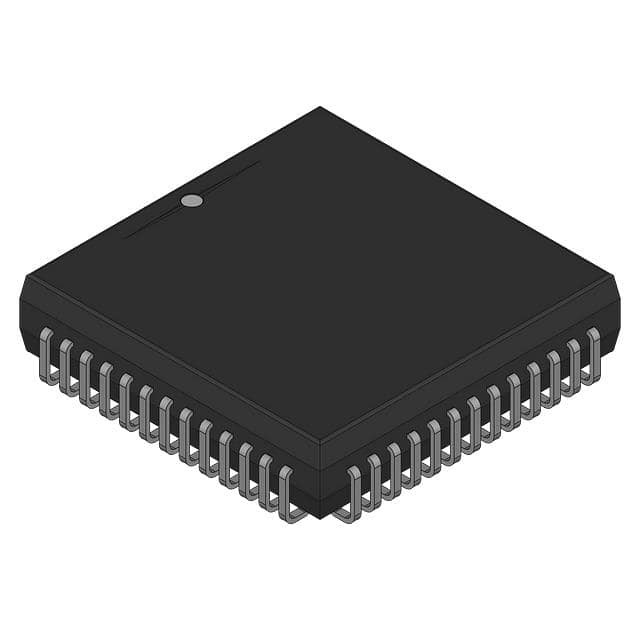

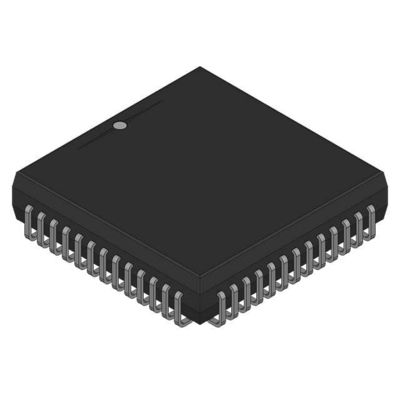

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC Semi-conducteur à échelle libre

Description générale

1.1 Introduction
Le MC68HC908AP64 est un membre de la famille M68HC08 à faible coût et haute performance de 8 bits
Tous les MCU de la famille utilisent l'unité de processeur central M68HC08 améliorée (CPU08) et sont disponibles avec une variété de modules, de tailles et de types de mémoire et de types de paquets.

1.2 Caractéristiques

Les caractéristiques du MC68HC908AP64 sont les suivantes:
• Architecture M68HC08 à haute performance
• Code d'objet entièrement compatible vers le haut avec les familles M6805, M146805 et M68HC05
• Fréquence maximale du bus interne:
8 MHz à une tension de fonctionnement de 5 V ou 3 V
• Options d'entrée de l'horloge:

Ossillateur cristallin 32 kHz avec PLL interne 32 MHz
• Mémoire FLASH de programme utilisateur avec sécurité
62,368 octets pour MC68HC908AP64
32 768 octets pour MC68HC908AP32
¢ 16 384 octets pour MC68HC908AP16
- 8 192 octets pour MC68HC908AP8
• RAM intégrée à la puce
️ 2 048 octets pour MC68HC908AP64 et MC68HC908AP32
️ 1,024 octets pour MC68HC908AP16 et MC68HC908AP8
• deux modules d'interface de chronométrage à 16 bits et à 2 canaux (TIM1 et TIM2) avec capture d'entrée sélectionnable,
comparer la sortie et la capacité PWM sur chaque canal
• Module de base de temps
• Module d'interface de communication en série 1 (SCI)
• Module d'interface de communication en série 2 (SCI) avec encodeur/décodeur infrarouge (IR)
• Module d'interface périphérique en série (SPI)
• Bus de gestion du système (SMBus), version 1.0/1.1 (bus IIC multi-master)
• Convertisseur analogique-numérique (ADC) à 8 canaux et 10 bits
• IRQ1 épingle d'interruption externe avec pullup intégré
• épingle d'interruption externe IRQ2 avec pullup programmable
• Port de réveil de clavier 8 bits avec pullup intégré
• 32 broches d'entrée/sortie à usage général:
31 broches d'entrée/sortie à fonction commune
8 conducteurs LED (évier)
′′6×25mA d'entrée/sortie à drainage ouvert avec traction
• Conception à faible consommation (entièrement statique avec modes d'arrêt et d'attente)
• épingle de redémarrage principale (avec remorque intégrée) et redémarrage de mise sous tension
• Caractéristiques de protection du système
¢ Réset de l'ordinateur en fonctionnement correct (COP) en option, actionné par un oscillateur RC interne
La détection de basse tension avec réinitialisation ou interruption en option
Détection illégale du code opérationnel avec réinitialisation
Détection d'adresse illégale avec réinitialisation
• 48 broches à four plat bas (LQFP), 44 broches à quad plat (QFP) et 42 broches à double en ligne rétrécissante
le projet de programme (SDIP)
• Les caractéristiques spécifiques du MC68HC908AP64 en SDIP à 42 broches sont les suivantes:

L'interruption externe sur IRQ1 uniquement
Les caractéristiques du CPU08 comprennent les éléments suivants:
• Modèle de programmation HC05 amélioré
• Fonctions de contrôle de boucle étendues
• 16 modes d'adressage (huit de plus que le HC05)
• Registre d'index à 16 bits et pointeur de pile
• Transfert de données de mémoire à mémoire
• Instruction rapide de multiplication 8×8
• Instruction rapide de diviser par 16/8
• Instructions décimales en code binaire (BCD)
• Optimisation pour les applications de contrôleurs
• Un support efficace du langage C
