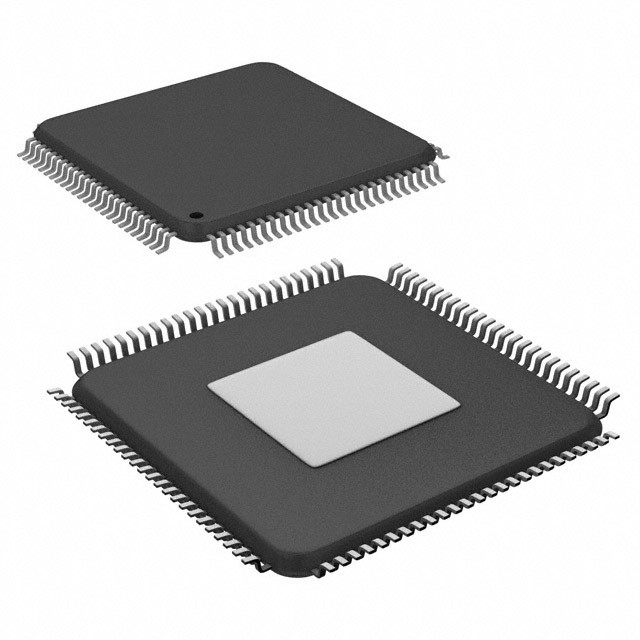

XC226796F66LACKXUMA1 IC MCU 16/32B 768KB FLSH 100LQFP Les technologies Infineon

Informations générales sur le dispositif

Les dérivés XC226x sont des membres de haute performance de la famille Infineon XC2000 de microcontrôleurs CMOS mono-puce.Ces appareils étendent la fonctionnalité et les performances de la famille C166 en termes d'instructions (unité MAC)Ils combinent des performances élevées du processeur (jusqu'à 66 millions d'instructions par seconde) avec une fonctionnalité périphérique élevée et des capacités d'IO améliorées.Les périphériques optimisés peuvent être adaptés aux exigences de l'application de manière flexibleCes dérivés fournissent également la génération d'horloge via PLL et des sources d'horloge internes ou externes, ainsi que divers modules de mémoire sur puce tels que le programme Flash, la RAM du programme et la RAM de données.

Résumé des caractéristiques

Pour une vue d'ensemble ou une référence rapide, les propriétés du XC226x sont énumérées ici de manière condensée.
• CPU à 16 bits haute performance avec pipeline à 5 étapes
Le temps de cycle d'instruction à 66 MHz (exécution à cycle unique)
1 cycle d'addition et de soustraction de 32 bits avec un résultat de 40 bits
Multiplication à 1 cycle (16 × 16 bits)
 Instructions de multiplication et d'accumulation (MAC) de cycle 1
Division de fond (32 / 16 bits) en 21 cycles
️ Facilités de manipulation de bits booléens améliorées
L'exécution du saut en cycle zéro
¢ Instructions complémentaires pour le support des systèmes HLL et des systèmes d'exploitation
¢ conception basée sur les registres avec plusieurs banques de registres variables
¢ Support rapide de la commutation de contexte avec deux banques de registre locales supplémentaires
16 Mo d'espace d'adresse linéaire total pour le code et les données
1024 octets de zone de registre des fonctions spéciales sur la puce (famille C166 compatible)
• Système d'interruption de 16 niveaux prioritaires avec jusqu'à 87 sources, entrées externes sélectibles
pour la génération et le réveil d'interruption, échantillonnage jusqu'à 15 ns
• Facilités de transfert de données à cycle unique à 8 canaux
Contrôleur d'événement périphérique (PEC), les pointeurs 24 bits couvrent l'espace d'adresse total
• génération d'horloges à partir de sources d'horloges internes ou externes,
via PLL sur puce ou via Prescaler
• Modules de mémoire sur puce
1 Kbyte de mémoire vive en stand-by sur la puce (SBRAM)
2 Kbytes de RAM à double port sur la puce (DPRAM)


¢ jusqu'à 768 Kbytes de mémoire de programme sur la puce (mémoire flash)
• Modules périphériques sur puce
Deux convertisseurs A/D synchronisables avec un total de 16 canaux, résolution de 10 bits,
Temps de conversion jusqu'à 1,2 μs, prétraitement des données facultatif (réduction des données,
Vérifiez la portée)
L'unité de capture et de comparaison à finalité générale (CAPCOM2)
- jusqu'à quatre unités de capture/comparaison pour une génération de signal PWM flexible (CCU6x)
Unité de chronométrage multi-fonctionnelle à usage général avec 5 chronométreurs
6 canaux d'interface en série pour être utilisés comme UART, LIN, synchrone à grande vitesse
Le canal (SPI/QSPI), l'interface de bus IIC (adressage à 10 bits, 400 kbit/s), l'interface IIS
Interface MultiCAN sur puce (rév. 2.0B active) avec jusqu'à 128 objets de message
(Full CAN/Basic CAN) sur un maximum de 5 nœuds CAN et fonctionnalités de passerelle
¢ Horloge en temps réel sur la puce
• Jusqu'à 12 Mo d'espace d'adresse externe pour le code et les données
Les caractéristiques du bus externe programmables pour différentes gammes d'adresses
¢ Buses d'adresses/données externes multiplexées ou démultiplexées
¢ largeur de bus d'adresses sélectionnable
La largeur du bus de données à 16 bits ou 8 bits
Quatre signaux de sélection de puces programmables
• alimentation simple de 3,0 V à 5,5 V
• Modes de réduction d'énergie avec gestion flexible de l'énergie
• Moniteur et oscillateur programmables
• Jusqu'à 75 lignes d'entrée/sortie à usage général
• Le chargeur bootstrap sur la puce
• Prise en charge par une large gamme d'outils de développement tels que les compilateurs C,
Des paquets de macro-assembleurs, des émulateurs, des tableaux d'évaluation, des débogueurs HLL, des simulateurs,
Décompositeurs d'analyseurs logiques, cartes de programmation
• Prise en charge du débogage sur la puce via l'interface JTAG
• Package LQFP vert à 100 broches, de 0,5 mm (19,7 mil) de largeur
