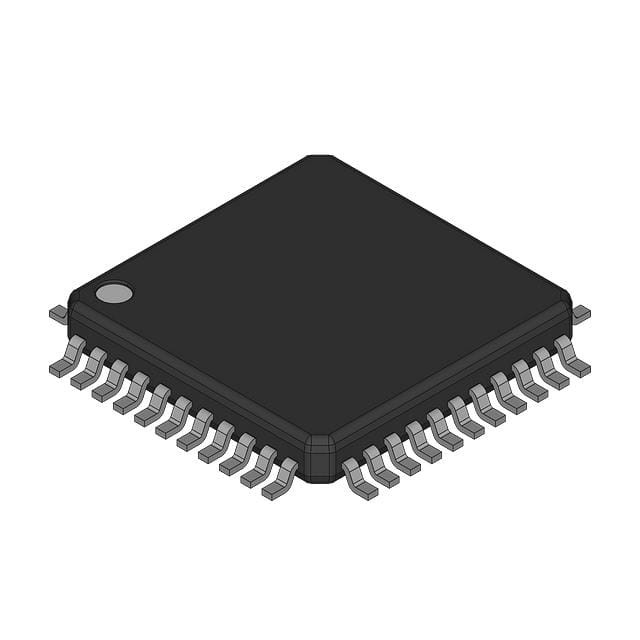

MC705C8ACPBE IC MCU 8BIT 8KB OTP 44LQFP Semi-conducteur à échelle libre

Introduction au projet

Le MC68HC705C8A, une version améliorée du MC68HC705C8, est un membre de la famille de microcontrôleurs (MCU) M68HC05 à faible coût et haute performance.introduit à l'appendice ALe MC68HSC705C8A, est une version améliorée et à grande vitesse du MC68HC705C8A. La famille M68HC05 est basée sur la stratégie de conception de circuit intégré spécifié par le client (CSIC).Toutes les MCU de la famille utilisent l'unité de traitement central (CPU) M68HC05 et sont disponibles avec une variété de sous-systèmes., les tailles et les types de mémoire et les types de paquets.

Caractéristiques

Les caractéristiques du MC68HC705C8A comprennent:
• M68HC05 Unité centrale de traitement (CPU)
• Oscillateur sur puce avec résonateur cristallin/céramique
• Entrée/sortie mappée en mémoire (E/S)
• Configurations de mémoire sélectionnables
• Timers pour chiens de garde (COP) avec ordinateur programmable et/ou non programmable sélectifs fonctionnant correctement
• Possibilité d'interruption externe sur le port B sélectionnable
• Moniteur d'horloge
• Le moteur à courant élevé sur la broche C7 (PC7)
• 24 lignes d'E/S bidirectionnelles et 7 lignes d'entrée uniquement
• Système d'interface de communication série (SCI)
• Système d'interface périphérique en série (SPI)
• Capacité de démarrage
• Les modes d'arrêt, d'attente et de conservation des données permettant d'économiser de l'énergie
• alimentation unique de 3,0 à 5,5 volts (mode de conservation des données de 2 volts)
• Fonctionnement entièrement statique
• Sensibilité à l'interruption externe programmable par logiciel
• épingle de remise en marche bidirectionnelle
