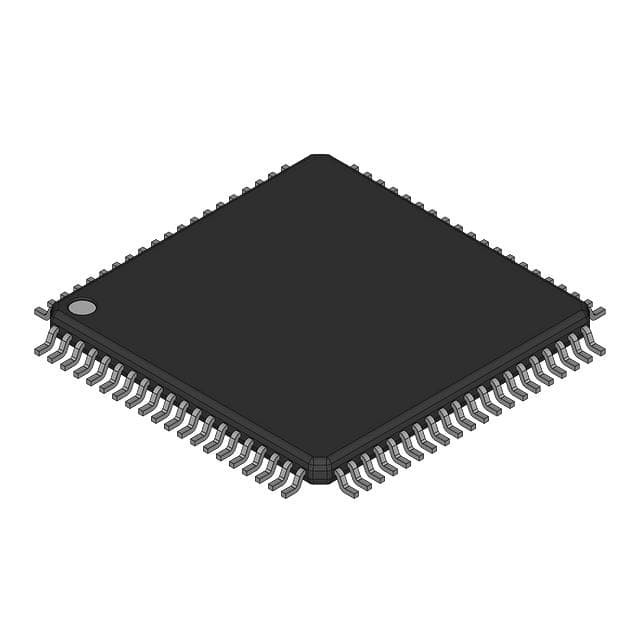

SAB-C161K-LM HA IC MCU 16BIT ROMLESS 80MQFP Les technologies Infineon

Introduction au projet

Le C161K/O est un dérivé de la famille Infineon C166 de microcontrôleurs CMOS mono-puce.5 millions d'instructions par seconde) avec des fonctionnalités périphériques et des capacités IO amélioréesLe C161K/O est particulièrement adapté aux applications sensibles aux coûts.

• CPU à 16 bits haute performance avec pipeline à 4 étapes

Temps de cycle d'instruction de 80 ns à 25 MHz CPU Clock
- 400 ns de multiplication (16 × 16 bits), 800 ns de division (32 / 16 bits)
️ Facilités de manipulation de bits booléens améliorées
¢ Instructions complémentaires pour le support des systèmes HLL et des systèmes d'exploitation
¢ conception basée sur les registres avec plusieurs banques de registres variables
¢ Prise en charge de la commutation de contexte à cycle unique
16 Mo d'espace d'adresse linéaire total pour le code et les données
1024 octets sur la puce
• Système d'interruption de 16 niveaux prioritaires avec 20 sources, échantillonnage jusqu'à 40 ns
• Facilités de transfert de données à cycle unique à 8 canaux
Contrôleur d'événement périphérique (PEC)
• Génération d'horloge par prescaler ou par entrée directe d'horloge
• Modules de mémoire sur puce
2 KBytes de RAM interne sur la puce sur le C161O,
1 KByte de RAM sur le C161K
• Modules périphériques sur puce
Deux unités multi-fonctionnelles de chronométrage à usage général avec 5 chronométreurs sur le C161O,
une unité de chronométrage avec 3 chronométreurs sur C161K
¢ Deux canaux série (synchrone/asynchrone et haute vitesse-synchrone)
• Jusqu'à 4 Mo d'espace d'adresse externe pour le code et les données
Les caractéristiques du bus externe programmables pour différentes gammes d'adresses
¢ Buses d'adresse/de données externes multiplexées ou démultiplexées à 8 bits ou 16 bits
Largeur du bus de données
Quatre puces programmables pour sélectionner des signaux sur le C161O.
deux signaux de sélection de puce sur C161K
• Mode au ralenti et mode d'arrêt
• Timer de chien de garde programmable
• Jusqu'à 63 lignes d'entrée/sortie à usage général
• alimentation: le C161K/O peut fonctionner à partir d'une alimentation 5 V ou 3 V
• Prise en charge par une large gamme d'outils de développement tels que les compilateurs C,
Des paquets de macro-assembleurs, des émulateurs, des tableaux d'évaluation, des débogueurs HLL,
Simulateurs, analyseurs logiques, démontateurs, cartes de programmation
• Le chargeur bootstrap sur la puce
• Package MQFP à 80 broches (0,65 mm de largeur)
