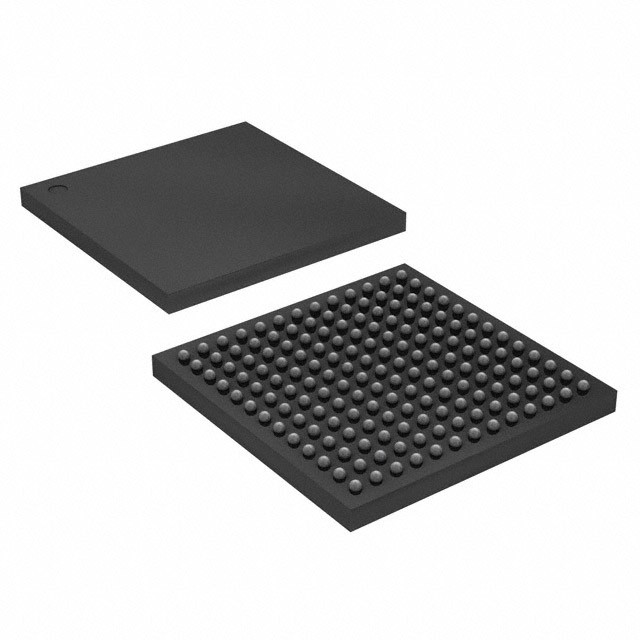

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMicroélectronique

Définition

Les appareils STM32L4R5xx, STM32L4R7xx et STM32L4R9xx sont une famille de microcontrôleurs ultra-faible consommation (série STM32L4+) basée sur le noyau RISC Arm® Cortex®-M4 32 bits de haute performance.Ils fonctionnent à une fréquence allant jusqu'à 120 MHz.

Le noyau Cortex-M4 est équipé d'une unité à virgule flottante (FPU) de précision unique, qui prend en charge toutes les instructions de traitement de données Arm® de précision unique et tous les types de données.Le noyau CortexM4 implémente également un ensemble complet d'instructions DSP (traitement du signal numérique) et une unité de protection de la mémoire (MPU) qui améliore la sécurité de l'application..

Ces appareils intègrent des mémoires haute vitesse (2 Mo de mémoire flash et 640 Kmo de SRAM),un contrôleur de mémoire externe flexible (FSMC) pour les mémoires statiques (pour les appareils avec des paquets de 100 broches et plus), deux interfaces de mémoire flash OctoSPI (disponibles sur tous les paquets) et une large gamme d'E/S et de périphériques améliorés connectés à deux bus APB, deux bus AHB et une matrice de bus multi-AHB de 32 bits.

Les appareils STM32L4Rxxx intègrent plusieurs mécanismes de protection pour la mémoire Flash et la SRAM intégrées: protection contre la lecture, protection contre l'écriture, protection contre la lecture du code propriétaire et pare-feu.

Ces appareils offrent un ADC rapide de 12 bits (5 Msps), deux comparateurs, deux amplificateurs opérationnels, deux canaux DAC, un tampon de référence de tension interne, un RTC à faible consommation, deux minuteurs généraux de 32 bits,deux compteurs PWM de 16 bits dédiés au contrôle du moteurLes appareils prennent en charge quatre filtres numériques pour les modulateurs extérieurs sigma delta (DFSDM).jusqu'à 24 canaux de détection capacitifs sont disponibles.

Caractéristiques

• Ultra faible consommation avec FlexPowerControl
Énergie de 1,71 V à 3,6 V
️ gamme de températures allant de -40 °C à 85/125 °C
Le mode d'acquisition par lots (BAM)
- 305 nA en mode VBAT: alimentation pour les registres de sauvegarde RTC et 32x32 bits
- 33 nA Mode d'arrêt (5 broches de réveil)

️ 420 nA en mode veille avec RTC
️ 2,8 μA Arrêt 2 avec RTC
Le mode de fonctionnement est de 110 μA/MHz.
Le mode de fonctionnement est de 43 μA/MHz (@ mode SMPS de 3,3 V)
Réveil de 5 μs depuis le mode arrêt
Réglage de l'arrêt de fonctionnement (BOR) dans tous les modes sauf l'arrêt
Matrice d'interconnexion
• Noyau: CPU Arm® Cortex®-M4 32 bits avec FPU, accélérateur en temps réel adaptatif (ART Accelerator) permettant l'exécution en état d'attente à partir de la mémoire Flash, fréquence jusqu'à 120 MHz, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2).1) et les instructions du DSP
• Paramètre de performance
¢ 1,25 DMIPS/MHz (Drystone 2.1)
️ 409,20 Coremark® (3,41 Coremark/MHz @120 MHz)
• Indice de référence énergétique
Le score de l'ULPMarkTMCP est de 233
Le score ULPMarkTMPP est de 56,5.
• Les sources de l'horloge
Ossillateur de cristal de 4 à 48 MHz
Ossillateur de cristal de 32 kHz pour RTC (LSE)

¢ RC interne à faible puissance de 32 kHz (±5%)

L'oscillateur à plusieurs vitesses interne de 100 kHz à 48 MHz, réglé automatiquement par LSE (plus de 0,25% de précision)
- 48 MHz internes avec récupération d'horloge
3 PLL pour l'horloge du système, USB, audio, ADC
• RTC avec calendrier HW, alarmes et étalonnage
• Jusqu'à 24 canaux de détection capacitifs: prise en charge des capteurs tactiles, linéaires et rotatifs
• Fonctions graphiques avancées
Accélérateur Chrom-ART (DMA2D) pour une création de contenu graphique améliorée
¢ Chrom-GRC (GFXMMU) permettant jusqu'à 20% d'optimisation des ressources graphiques
¢ Contrôleur hôte MIPI® DSI avec deux voies DSI fonctionnant chacune à une vitesse maximale de 500 Mbits/s
¢ contrôleur LCD-TFT
• chronométreurs 16x: 2 x 16 bits de commande moteur avancée, 2 x 32 bits et 5 x 16 bits d'usage général, 2 x 16 bits de base, 2 x chronométreurs 16 bits de faible puissance (disponibles en mode arrêt), 2 x moniteurs, chronomètre SysTick
• Jusqu'à 136 entrées/sorties rapides, la plupart tolérantes à 5 V, jusqu'à 14 entrées/sorties avec alimentation indépendante jusqu'à 1,08 V
• Les souvenirs
¢ Flash de 2 Mbyte, 2 banques de lecture-en-écriture, protection contre la lecture de code propriétaire
640 Kbytes de SRAM dont 64 Kbytes avec vérification de parité matérielle
L'interface de mémoire externe pour les mémoires statiques prenant en charge les mémoires SRAM, PSRAM, NOR, NAND et FRAM
2 x interface de mémoire OctoSPI
• Filtres numériques 4x pour modulateur sigma delta
