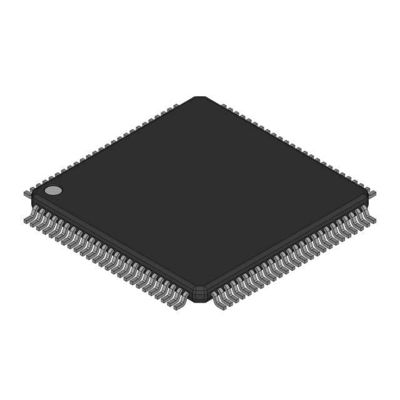

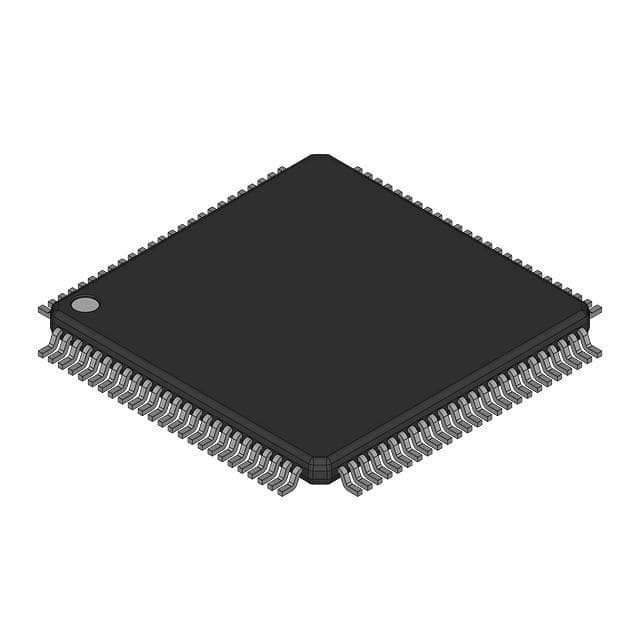

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP Renesas Electronics America Inc. Il est fourni par les fournisseurs de services de télécommunications américains.

Résumé

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPLes fonctions périphériques de 100 broches et de 144 broches sont courantes. Ces micro-ordinateurs à puce unique fonctionnent à l'aide d'instructions sophistiquées offrant un haut niveau d'efficacité d'instruction.Avec 16M octets d'espace d'adresseIls sont également dotés d'un multiplicateur et d'un DMAC intégrés, ce qui les rend idéales pour contrôler les équipements de bureau, de communication, industriels,et autres applications de traitement à haute vitesse.

Caractéristiques

• Capacité de mémoire
RAM de 10 à 24 Kbytes
• Temps d'exécution de l'instruction le plus court......50ns (f ((XIN) = 20MHz)
• Voltage d'alimentation...4.2 à 5,5 V (f ((XIN) = 20 MHz)
Les versions de la ROM masquée, de la ROM externe et de la mémoire flash
2Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur.
Les versions de la ROM masquée, de la ROM externe et de la mémoire flash
• Faible consommation électrique... 45mA (M30800MC-XXXFP)
(f ((XIN) = 20 MHz sans logiciel d'attente,Vcc=5V)
• Les sources d'interruption sont 29 sources internes et 8 sources externes,
5 interruption du logiciel
sources; 7 niveaux (y compris l'interruption de la clé d'entrée)
• Températeur multifonctionnel à 16 bits: 5 temporisateurs de sortie + 6 temporisateurs d'entrée
• I/O en série... 5 canaux pour UART ou synchrone à horloge
• DMAC... 4 canaux (débutant: 31 sources)
• DRAMC utilisé pour l'EDO, le FP, le CAS avant le rafraîchissement RAS, l'auto-rafraîchissement
• Convertisseur A/D... 10 bits x 8 canaux (extensible jusqu'à 10 canaux)
• Convertisseur D/A... 8 bits x 2 canaux
• Circuit de calcul du CRC
• Convertisseur XY... circuit 1
• Températeur de chien de garde 1 ligne
• E/S programmable.......................87 lignes: version à 100 broches, 123 lignes: version à 144 broches
• Port d'entrée 1 ligne (P85 partagé avec une broche NMI)
• Extension de la mémoire....................... Disponible (16 M octets)
• Sortie de sélection de puce..................... 4 lignes
• Circuit générateur d'horloge...............2 circuits intégrés de génération d'horloge
(résistance de rétroaction intégrée et oscillateur en céramique ou en quartz externe)

Applications

Audio, caméras, équipement de bureau, équipement de communication,
équipements portables, etc.
