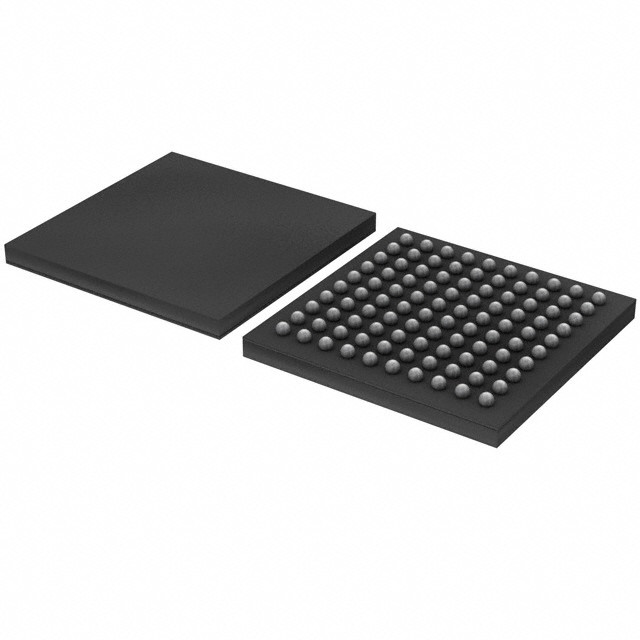

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA Technologie à puce

Résumé

L'ATmega640/1280/1281/2560/2561 est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR.l'ATmega640/1280/1281/2560/2561 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur Atmel® AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
135 Instructions puissantes Exécution de la plupart des cycles d'horloge unique
32 × 8 Registres de travail à usage général
Opération entièrement statique
¢ jusqu'à 16 MIPS à 16 MHz
¢ Multiplicateur à 2 cycles sur puce
• Segments de mémoire non volatils à haute résistance
64K/128K/256KBytes de flash auto-programmable dans le système
¢ EEPROM de 4Kbytes
8Kbytes de mémoire RAM interne
Les cycles d'écriture/effacement:10,000 Flash/100,000 EEPROM
Conservation des données: 20 ans à 85°C/ 100 ans à 25°C
️ Section de code de démarrage facultative avec des bits de verrouillage indépendants
• Programmer le système par le programme de démarrage sur la puce
• Véritable fonction de lecture-écriture
¢ Blocage de programmation pour la sécurité des logiciels
• Endurance: jusqu'à 64 Kbytes d'espace mémoire externe en option
• Assistance à la bibliothèque Atmel® QTouch®
¢ Boutons tactiles capacitifs, curseurs et roues
L'acquisition de QTouch et QMatrix
¢ jusqu'à 64 canaux sensoriels
• Interface JTAG (conforme à l'IEEE® standard 1149.1)
Capacités de balayage de bord selon la norme JTAG
– Extensive On-chip Debug Support
La programmation de flash, EEPROM, fusibles et blocs par l'intermédiaire de l'interface JTAG
• Caractéristiques périphériques
– Two 8-bit Timer/Counters with Separate Prescaler and Compare Mode
Quatre minuteurs/compteurs 16 bits avec prescaler séparé, mode de comparaison et de capture
Compteur en temps réel avec oscillateur séparé
Quatre canaux PWM de 8 bits
6/12 canaux PWM avec une résolution programmable de 2 à 16 bits (ATmega1281/2561, ATmega640/1280/2560)
Le modulateur de comparaison de sortie
8/16 canaux, 10 bits ADC (ATmega1281/2561, ATmega640/1280/2560)
¢ Deux/quatre séries programmables USART (ATmega1281/2561, ATmega640/1280/2560)
L'interface série SPI maître/esclave
Interface série à deux fils orientée par octet
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
Interrompre et réveiller au changement de broche
• Caractéristiques spéciales du microcontrôleur
– Power-on Reset and Programmable Brown-out Detection
L'oscillateur à calibrage interne
Les sources d'interruption externes et internes
6 modes de sommeil: au ralenti, réduction du bruit ADC, économie d'énergie, coupure d'énergie, veille et veille prolongée
• I/O et paquets
¥ 54/86 lignes d'entrée/sortie programmables (ATmega1281/2561, ATmega640/1280/2560)
¢ QFN/MLF à 64 plateaux, TQFP à 64 conduits (ATmega1281/2561)
¢ TQFP à 100 plombs, CBGA à 100 balles (ATmega640/1280/2560)
¢ RoHS/Fully Green (en anglais seulement)
• Plage de température:
-40°C à 85°C industriel
• Consommation d'énergie extrêmement faible
Le mode actif: 1 MHz, 1,8 V: 500 μA.
¢ Mode d'arrêt de l'alimentation: 0,1 μA à 1,8 V
• Grade de vitesse:
¢ ATmega640V/ATmega1280V/ATmega1281V: le numéro de téléphone est le numéro de téléphone de l'entreprise.
• 0 - 4 MHz @ 1,8 V - 5,5 V, 0 - 8 MHz @ 2,7 V - 5,5 V
¢ ATmega2560V ou ATmega2561V:
• 0 - 2 MHz @ 1,8 V - 5,5 V, 0 - 8 MHz @ 2,7 V - 5,5 V
¢ ATmega640/ATmega1280/ATmega1281: Les résultats de l'enquête ont été publiés dans les journaux nationaux.
• 0 à 8 MHz @ 2,7 V - 5,5 V, 0 à 16 MHz @ 4,5 V - 5,5 V
Je vous en prie, ne vous en faites pas.
• 0 à 16 MHz @ 4,5 V à 5,5 V
